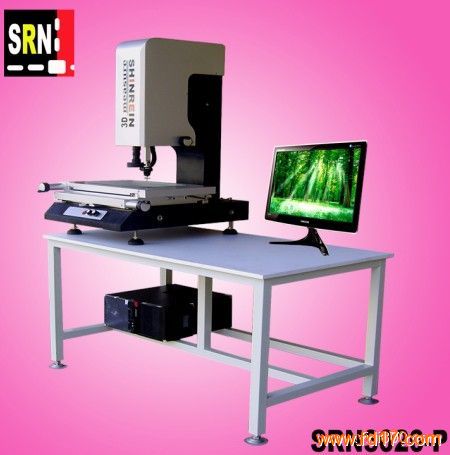

产品型号： | 3020 |
| 产品品牌： | SRN鑫瑞 | |
| 产品价格： | 888元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-01-18 | |
 |
||
详细说明
特点如下：
1．影像采用手动定位寻边，自动寻边工具，自动影像对焦指示器，轻松获取清晰影像。
2．数码影像放大功能，连续变倍镜头,可以30X-190X连续变倍,LED冷光源避免了工件的二次变形．
3．程序编辑功能，自动生成精度检测报告功能。
4．Z轴采用交叉导轨加配重块的全新设计,镜头上下升降受力均衡,确保精度。
5．独特的滤光设计，可使CCD基本上不受环境光影响。
6．引进德国技术，一健式操作，德国全局误差控制系统,无积累误差。
7．无间隙磨擦传动,既可小范围微调也可快速移动，实现定位准确。
8．测量软件简便易用，学员可以快速学习及掌握。
9．被测工件可以任意摆放，并且可以实现多角度测量，工作台具备开敞的工作空间，装卡工件及测量观察都异常方便，投影头可以运动到工作空间的任意位置，极大的方便了测量。
2D――功能介绍
元素测量：测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。
元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
元素预置：点、线、圆、弧。
图形处理：座标平移，工件摆正。任意轴摆正，座标系重置。
图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。
影像支持S端子输入；影像大小640*480mm。测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。测量数据可发送到WORD，Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。多种语言界面切换。
2.5D――功能介绍
光学测量高度：测量任意两个平面的高度，非接触测量减少接触所产生的变形因素！
平面度 测量：同时测量同一平面多个点的平面度！
沉角 测量：对于不同高度的两个圆产生的沉角可以进行测量！
３D手动自动系列――功能介绍
１：具有２D光学测量仪器的全部功能！
２：此仪器可以采用光学测高，平面度，沉角！
３：结合MCP测针，可完成多项三坐标测量仪功能！
４：快速边缘追综系统，快速完成平面抄数的工作！
５：与CAD强强结合，使更多的功能通过此平台加以实现！
６：大面积平面图形的扫描功能，能快速完成JPG图片方式
，在其它的软体中叫做地图功能！
三坐标中７０％功能如下：
圆柱外径 圆柱内径
圆锥顶角 球直径 R角
高度 宽度 距离
两面夹角 直线度 平面度
圆度 圆柱度 垂直度
平行度 同轴度
技术参数:
1.金属台尺寸(mm): 570×470
玻璃台尺寸(mm): 440×340
2.运动行程(mm): 300×200
攝影機彩色1/3″CCD攝影機
3.变焦物鏡倍率:0.7-4.5X
工作距離:78mm
4. Z軸升降行程:200mm
5.X、Y、Z數顯解析度:0.001mm
6. X、Y座標測量示值誤差≤(3+L/200)um L爲被測長度(單位:mm)
7.照明:表面光源與透射光源均用LED, 亮度可調
8. 電源:220V 50HZ 30W
9. 重量:250kg
10．外形尺寸（長*寬*高）mm：670x510x900
对焦测量：
Z轴可以采用对焦原理进行测量，以自动测量读数为准！
