详细说明
品牌 全壹
型号 AHL-225A/B/C/D
材质 304/316不锈鋼
温度范围 -70/-40/-20/0-150（℃）
湿度范围 10%-98%（RH）
工作室尺寸 50-60-75（mm）
电源 220
适用范围 恆溫恆濕試驗,濕熱試驗,高低溫試驗
产品描述...優勢：
光伏組件（太陽能電池板）的設計使用年限大約是20～30年，而可靠性中的熱性能試驗是模擬地面用
光伏組件的設計驗證,讓組件能夠在一般氣候下長期操作20年以上，規範要求組件需進行:Thermal cycletest
熱循環測試（-40℃~+85℃ 50~200次，最長1200H）、Humidity-freeze test濕冷凍測試
（85℃ 85%~-40℃10次，約240H ）、Damp Heat濕熱測試 （85℃ 85%，1000H），以確認組件能夠承
受高溫高濕之後隨之的負溫度影響,以及對於溫度重複變化時引起的疲勞和熱失效，另外確定光伏組件
曝露在高濕度下而產生的熱應力及能夠抵抗濕氣長期滲透之能力.其試驗設備設計與能力需
滿足IEC61215、IEC61646 的相關溫濕度變化曲線的要求。光伏組件環境試驗機的技術難點就在於
溫度循環試驗和濕凍循環這兩個試驗曲線 。

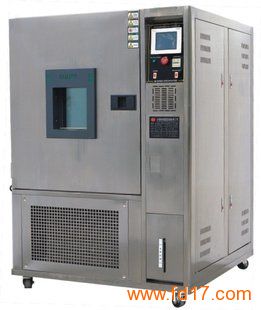

可程式恒溫恒濕試驗機 AHL-系列（規格書）
控制方式與特色:
平衡調溫調濕控制系統,以 PID 方式控制 SSR,使系統之加熱加濕量等於熱濕損耗量,故能 長期穩定的使用.
A:性能:指氣冷式在室溫 20℃,空載時:
1.溫度範圍: -40℃~+150℃
2.溫度穩定度: ±0.2℃
3.溫度分布均度: ±2℃
4.溫度最低極限: -25℃
5.升溫時間: 由-40℃升至 100℃約需 35 分鐘
6.降溫時間: 由 20℃降至-420℃約需 55分鐘
7.濕度範圍: 20%~98%R.H
8.濕度穩定度: ±2%R.H
9.濕度分布均度: ±3%RH
機型
內部尺寸（W*H*D）
外部尺寸（W*H*D）
容積 L
AHL-80C
500*600*750㎜
1030*1410*1250㎜
225
B.結構:（可根據客戶要求定做內外尺寸）
1.內箱材質:不鏽鋼板(SUS#304)
2.外箱材質:不鏽鋼板(SUS#304)
3.保溫材質:岩棉及硬質 polyurethane 發泡保溫
4.加熱器:散熱型紅外電熱器
5.加濕器:UL 形 304 不鏽鋼加熱器
6 送風循環系統:
a:臺灣 DONGLI 馬達
b:不鏽鋼加長軸心
c:多翼式扇葉(SIROCCO FAN)可調式百葉窗結構
7.箱門:單片門,單視窗,左開,把手在右手邊
a:視窗 5 層真空玻璃層(可高溫自動除霧除霜)
b:把手直立式回轉式門扣
c:箱內燈 DC 12V 18W(高亮 PL 燈耐高溫)
8.冷凍系統:全密閉式二元壓縮機組
a:壓縮機:法國 TECUMSEH 原裝進口全密閉式壓縮機
b:冷媒:環保冷媒 R404A
c:冷凝器:TAIWAN 品牌鰭片式冷凝器和散熱馬達 2
d:蒸發器:鰭片式多段式自動負載容量調整
e:其他附件:幹燥劑,修理閥,高壓保護開關
f:膨脹系統:節流冷媒容量控制之冷凍系統
9.可程式溫濕度控制器:液晶顯示觸摸式控制器(可选)
中英文轉換，240×320 點廣視角,高對比附背光功能之大型 LCD 顯示器,
1200Steps/120Parrerns.電腦連線 232 介面/USB接口,溫濕度試驗曲線顯示,遠端監控
控制器規格:
.控制精度:溫度±0.1℃, 濕度±1%R.H
.解析度:溫度 0.01℃或濕度 0.01%R.H.
.溫度斜率:0.1～9.9℃可設定
.濕度斜率:0～99%(RH)可設定
.具有上下限待機及警報功能
.兩種溫濕度入力信號選擇 PT 100Ω或 mv 二種選擇
.溫濕度變換出力:10mv/1℃, 10mv/1%RH
.9 組 P.I.D 控制參數設定,P.I.D 自動演算
.幹濕球自動校正 畫面顯示功能:
.采畫面對談式,無須按鍵輸入,螢幕直接觸摸選項
.溫濕度設定(SV)與實際(PV)值直接顯示
.可顯示目前執行程式號碼,段次,剩餘時間及回圈次數
.咿D累計時間功能
.溫濕度程式設定值以圖形曲線顯示,具即時顯示程式曲線執行功能
.具單獨程式編輯畫面,每頁可輸入 5 個段次溫濕度,時間
.定點或程式動作狀態顯示
.中文顯示
.螢幕可作背光調整
.螢幕顯示保護功能可做定時,TIMER 或手動關閉設定
主要電器品牌為:l 中間繼電器:日本 OMRON
l 交流接觸器:臺灣臺安
l 固態繼電器:臺灣陽明 FOTEK
l 溫濕度傳感器:臺灣宣榮 CAHO
l 開關電源:臺灣明緯 MW
l 延時繼電器:OMRON
l 熱繼電器:臺灣臺安
l 加熱管,加濕管:臺灣臺展,電磁閥
l 幹燥過濾器:DANFOSS
l 壓縮機:法國泰康
