详细说明
悬臂机系列
应用范围：
RAF-D系列是Wenzel 公司的产品系列之一。它是一台精密高速的自动双臂测量机，用于汽车工业车身及零部件的检测，例如：
车身总成，侧围总成，底板总成的测量。
薄壁件和冲压件的测量。
棱柱体的测量。
自由曲面的检测
技术说明:
该三坐标测量机X轴使用线形导轨，保证了长距离运动的精确；Y和Z轴由滚柱轴承支持，稳定可靠。机器可配置双臂来增加Y轴的测量体积和测量效率。两个手臂可以单独或联合协调工作。X轴的导轨，光栅及驱动系统由不锈钢带保护。极其稳定的钢带保护结构，使很长的X轴的安全性大大提高，减少了的大量维护费用。根据测量工作需要，这台机器可进行手动，自动，数控和手动/数控联合驱动方式测量。
水平横臂：Y轴采用截面80x80 mm碳素纤维材料
驱动系统：机器各轴的运动通过三个驱动系统获得，Y轴和Z轴采用同步带驱动，X轴采用无反冲磨擦传动，以便达到最佳的动态性能。
手动/自动气动脱离的驱动机构，使机器在自动和手动之间自由切换
铸铁工作台:表面有固定孔,国内定制1块,由 Wenzel公司提供技术图纸并监制。
工作台要求
工作表面上不应有锈迹、划痕、碰伤以及其它影响使用的缺陷。平板工作面不应有砂眼、裂纹、
夹渣及缩松等铸造缺陷。铸造表面应清除砂型且表面平整。表面涂漆，漆膜应牢固。各棱边
修钝。
铸造：材料为HT250，硬度为HB170～220。
热处理：粗加工前后各一次去应力处理。
.
冷加工：平板表面粗加工（加工余量10～20mm）。刮研，整个平面度不大于0.13mm。
（JB/T 7974-1999‖级）
附件：可在上面调节水平支撑调平系统。
主要技术特点
温泽特有的无线可移动操纵手柄，尤其对大尺寸测量机的控制操作极其方便
Y 轴采用碳化纤维材料，减轻了Y臂的重量，更好的保证了测量机长期的高重复性精度
线性导轨与滚柱轴承的结合保证了最佳的机械精度
X轴的导轨，光栅及驱动系统由不锈钢带保护
驱动系统具有碰撞防护
低温度膨胀系数
表面覆有4μm铬的硬化钢保证了滚柱轴承的精度及持久性。
lm系列
LM系列三坐标测量机采用开放式龙门结构、超大花岗岩整体构件，三轴导轨全部采用高刚性、大承载能力的红宝石小孔节流式空气轴承。能够有效完成大型零件的测量工作和复杂形状与自由曲面的扫描，是测量大型、超大型零件的理想选择。可配置双光栅、双驱动系统，在航空航天、船舶、工程机械、汽车等大行程测量场合得到广泛应用。
机型的特点：
1龙门运动式结构，龙门式结构便于工件安装，检测和观察。X向为整体花岗岩导轨，使得机器的运行稳定性大大提高。
2可选配各种开关式测头、模拟测头、旋转测头、自动测头更换架、非接触式测头，使得LM测量机能够满足大型工件的高精度检测和大型模具的表面扫描；
3独特的平衡汽缸设计。用气压平衡Z轴的重量，性能可靠、稳定。使Z轴上下运动时阻力大大减少，提高了运动平稳性，从而保证了测量精度；
4三个轴均采用英国RENISHAW公司光栅检测系统；
5独特的气垫设计，精密气垫配以小孔节流技术、合理的气室和导气槽，使得测量机运动平稳、重复性高；
6以一流的精密加工、超精密加工技术为保证，使零部件达到较高的精度；
7检测结果的快速处理使得测量任务可以快速变换；
8最优化的设计理念，保证了更长的使用寿命和无故障操作；
9简捷、用户友好的操作。

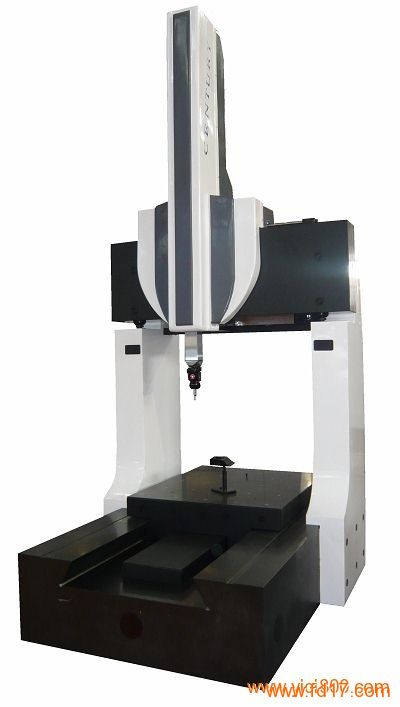

高精度century系列
CENTURY型三坐标测量机采用燕尾型整体花岗岩导轨和工作台移动式结构，从根本上保证了阿贝误差的最小化，测量精度可达到1.0微米，先进的控制系统和软件、多元化的测头配置使得CENTURY型三坐标测量机广泛应用在航空航天，汽车发动机等高精度测量场合。
机型的特点：
1、该测量机采用了燕尾式工作台运动、龙门固定式结构。质量大而稳固的整体花岗石工作台，削弱了振动带来的影响。
2、X向配有燕尾封闭式精密导轨，X向光栅尺及驱动系统在工作台中央，不仅阿贝差减少一半同时也大大地降低了X向导轨运动时产生的角摆误差，保证了测量时平稳、精确的运动；
3、Y导轨为整体花岗岩材料，具有膨胀系数低、变形小的优点，大大减少了主要影响测量机误差的因素；
4、X, Y, Z三轴均为花岗岩全封闭气浮导轨；三个轴均采用英国RENISHAW公司光栅检测系统；
5独特的气垫设计，精密气垫配以小孔节流技术、合理的气室和导气槽，使得测量机运动平稳、重复性高；
6独特摩擦减速驱动系统、底座的刚性和弹性支撑系统的设计。以一流的精密加工、超精密加工技术为保证，使零部件达到较高的精度；
7检测结果的快速处理使得测量任务可以快速变换；
8便于进行手动工件的装夹，可选配自动工件上下料系统，因此测量机也可以集成为自动化生产线的组成部分；
9最优化的设计理念，保证了更长的使用寿命和无故障操作；
10简捷、用户友好的操作。
