产品型号： | VS系列 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 上海 浦东新区 | |
| 发布日期： | 2009-12-31 | |
 |
||
详细说明

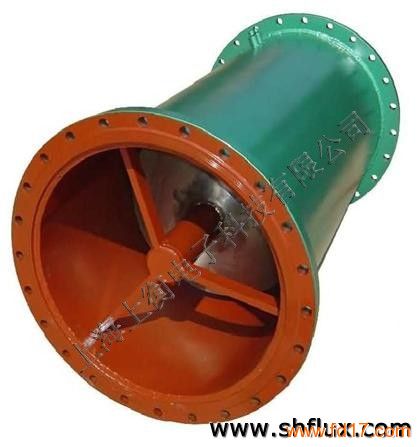

VS系列V型锥流量计
产品介绍
V型锥流量计是一种创新性的差压测量装置，它通过悬挂在管线中心的一个V型锥体来节流，这样迫使流体及管线的中心线为中心，围绕着锥体流过，这种形状与传统节流元件相比具有许多优点，如流场整直器的特殊设计构造。其理论是基于封闭管道中能量相互转化的伯努利定理。
技术指标
准 确 度：±0.5%
重 复 性：±0.1%
量 程 比：10：1
直管段要求：上游1～2 下游1～3D
β范围：0.40～0.85
（注：ß越小，对应的锥越大，产生的差压也大；ß越大，对应的锥越小，产生的差压也小）
测量管径：15mm～3000mm
温 度：-50℃～800℃
压力等级(Mpa)：PN0.6 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10 PN16 PN40
压降小：接近文丘里管
稳定性好：节流面积长期稳定，信号稳定
无滞留区：由锥形彻底吹扫式设计所保证
V型锥流量计主要应用范围：
•液体
•气体
•蒸气
V型锥流量计设计特点：
1、 具有流体流场整直器的特殊构造,能改善流速的轮廓分布。
2、 自清洗功能??由锥型彻底吹扫式设计所保证。
3、 较高的精确度和重复性。
4、 无苛刻的直管道要求。
5、 适用于容易结垢的脏污介质。
6、 气液两相测量。
7、 相对压损小。
8、 V型锥的边缘相对磨损小, 可保证长期运行精度稳定。
（注：在前后没有足够直管段的情况下V型锥流量计是最理想的选择。）
