圣荣DX-Ⅲ多功能专用磁粉探伤仪

	产品型号：	DX-Ⅲ
	产品品牌：	圣荣
	产品价格：	8
	所 在 地：	江苏 南京市
	发布日期：	2011-12-08

详细说明

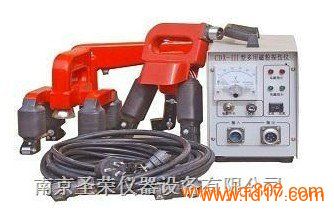

完美圣荣DX-Ⅲ多功能专用磁粉探伤仪
一、概述
携带式机种专用于对压力容器、高压管道焊缝和大型工件应力集中区的局部探伤，它的特点是轻小，可以到现场乃至高空进行探伤作业；我厂生产的携带式探伤仪，可配备各种探头，兼备携带式探伤仪的所有功能
DX-Ⅲ型多用磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单方便、适用性强，工作稳定。是最近推出的新产品，它除具有便携式机种的一切优点，还具有移动机种的部分长处，扩展了用途，简化了操作，还具有退磁功能。该机型属于非接触式超小型检测仪器。具有旋转磁场、磁轭交流等多种磁化方式。是一种简单可靠、轻便、实用而高效的便携式多功能磁粉探伤仪器。可配A、D、Ec、O四种型号探头（随机配A、D、Ec三种）。
1、马蹄式探头（A型）： 它可以对各种角焊缝，大型工件的内外角进行探伤；
2、电磁轭探头（D型）：它配有活关节，可以对曲面、平面工件进行探伤；
3、旋转磁场探头（Ec型）：它可以对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位探伤，可检查工件表面全方位的缺陷和伤痕；
4、磁环式线圈（O型）：它可以满足所有工件能放入线圈的周向裂纹的探伤，用它来检测工件的疲劳痕（疲劳痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。
总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其应用于不允许通电起弧的表面零件探伤。
仪器采用隔离变压器向探头提供36V电源,低电压输出,安全可靠,工作寿命长。具有体积小,重量轻,提升力大,活关节可调等特点。适用于船体、压力容器、管道、桥梁、球罐、平板等制造业对平焊逢和角焊逢进行整体或局部探伤。也可携带到车间,实验室和工作场地进行现场探伤。
二、主要枝术指标
1、提升力：
（1）旋转磁场探头：≥12kg；
（2）电磁轭探头（代活关节）： ≥AC 5.5kg、DC 36kg；
（3）马蹄式探头： ≥5.5kg；
（4）磁环式线圈： 1800AT；
2、探头极距：
（1）旋转磁场探头：100mm 2
；

（2）电磁轭探头：0—255mm可调；
（3）马蹄式探头：0—160mm可调；
（4）磁环式线圈：Φ150 mm范围；
3、探头工作电压：AC 36V×2；DC 8V；
4、探头工作电流：约8—12A；
5、电源电压：AC 220V±10% 50Hz；
6、灵敏度：可清晰显示（15/50）A型标准片上刻槽；
7、外型尺寸：300×140×200mm；
8、重量：主机重9kg；旋转磁场探头重4 kg；电磁轭探头重2kg；马蹄式探头重2kg；磁环线圈重2.5kg。
三、电路原理
如图所示是该仪器的电路原理图,图中F为保护主电路变压器的保险丝,V1为双向可控硅作为无触点开关, C1、R1为主电路吸收回路,L1、L2、L3、L4为探头线圈,T1为该仪器的主变压器,它将220V交流电压降为2×36V的安全电压,提供探头所需的工作电源,面板上的V6、V7为电源指示灯，V8、V9为旋转磁场或电磁轭的充磁指示灯, S1为“电源”开关， S3为“充磁”按钮开关； H1为探头照明灯, ,V为220V电压指示表, T2为电源控制变压器，电源输出的12V电压,提供继电器J1、J2的吸合电压, V2～V5为向电磁轭提供直流电压的桥式整流装置，当按下“充磁”按钮开关S3时，继电器J2吸合，触发电路和双向可控硅V1导通，主电路工作,T1的付边输出2×36V电压，若用A、D型探头，则只用了主变压器的一组36V电压，这时向探头提供一路交流磁化电流；若用Ec型探头，由于C2的移相,使两路输出激磁电流的相位差约90度,从而在探头两组线圈中形成一定相位差的交流磁场,即旋转磁场。当用探头去检测工件时,被探工件平面上各个方向缺陷都能产生漏磁通吸附磁粉,清晰地显示缺陷状态,所以说,旋转磁场探伤仪对工件探伤能全方位清晰显示缺陷的位置和大小。
