产品型号： | z3001 |
| 产品品牌： | 圣荣 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2011-11-11 | |
 |
||
详细说明

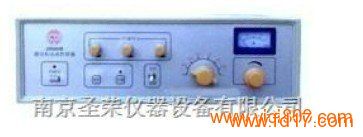

圣荣z3001三相电参数测试仪
一、主要特点
● 适用于三相（单相可兼用）用电设备的电压、电流、功率、功率因数、频率等参数的真有效值检测。
● 采用16位LED数字显示，按键转换显示全部电参数。
● 电流量程可自动切换，线性范围宽，读数重复性好，性能稳定。
● 方便的锁定功能保证测量数据的同时性及操作的方便性。
● 配有打印接口和串行RS232接口，易与计算机组成自动测试系统。
● 电压量程0 ~500V AC。
● 电流量程0 ~ 20A AC。
二、主要技术指标
参 数 技 术 指 标
电 压 ±（0.25％读数＋0.25％量程）
电 流 ±（0.25％读数＋0.25％量程）
功 率 ±（0.25％读数＋0.25％量程）
功率因数 范围0.00 ~ 1.00，精度±2个字
频 率 45~ 65 Hz，0.05
电 源 AC220V±10％，50Hz±2％
整机功耗 小于15VA
使用环境 工作温度：0 ~ 40℃，相对湿度：30％ ~ 90％
外形尺寸 335（宽）×320（深）×115（高）
重 量 约5Kg
三、 操作方法
1、 仪器加电
● 将仪表的电源插头接上 AC220V电源。
● 开启电源预热5分钟后再使用。
● 按接线图（见后）正确接线。
● 加上负载，仪表准确显示测量参数值。
2、 设定参数
测试前需正确地设定参数。按设定键，仪器设置的参数和对应的参数值依次循环出现在窗口I和窗口II上，窗口I显示参数的符号，依次是：UUUU（电压比率）；AAAA（电流比率）；232A（串行口地址）；232P（串行口波特率）。窗口II显示参数值。
参数的详细说明如下：
UUUU：电压比率，范围为0.001～9999
AAAA：电流比率，范围为0.001～9999
A232: 串行口地址，范围为00-99。
P232: 串行口波特率，范围为300，600，1200，2400，4800，9600，19200。
以上的四个参数设定完毕，参数自动写入E2PROM中，因此仪器断电后，参数仍将保存在仪器中。
