产品型号： | RS485 |
| 产品品牌： | 西门子 | |
| 产品价格： | 8元/个 | |
| 所 在 地： | 上海 松江区 | |
| 发布日期： | 2013-12-01 | |
 |
||
详细说明
西门子RS485总线连接器，西门子RS485总线接头，西门子RS485接头，西门子RS485总线插头，西门子RS485总线插座
联系人：徐生前(销售工程师)
手机：13681636331（24小时售后技术服务）
商务QQ:1197371023
邮箱：1197371023@qq.com
电话（TEL）:021-61316615
传真（FAX）：02157657276，
总线连接器 ?
6GK1 905-6AA00 快速剥线工具
6ES7 972-0BA52-0XA0 快速连线网络接头（不带编程口）
6ES7 972-0BB52-0XA0 快速连线网络接头（带编程口）
6ES7 972-0BA12-0XA0 90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0 90度网络接头（带编程口）
6ES7 972-0BA42-0XA0 35度网络接头（不带编程口）
6ES7 972-0BB42-0XA0 35度网络接头（带编程口）
6GK1 500-0EA02 无角度网络接头（不带编程口）
6GK1 500-0FC00 无角度快速连线网络接头（不带编程口）

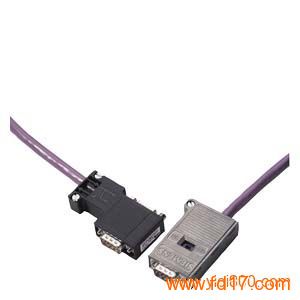

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
安装方便
FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有)
通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点
Area of application
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。
Design
提供有各种类型的总线连接器，可优化用于连接的设备：
总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。
有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率最大为 1.5 Mbit/s，无集成的总线端接电阻。
PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率最大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。
Functions
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。
可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。
通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
必须在 PROFIBUS 网段的两端进行这种连接。
Integration
总线接头
6ES7 972-0BA12-0XA0
6ES7 972-0BB12-0XA0
6AG1 972-0BB12-0XA0 1)
6ES7 972-0BA42-0XA0
6ES7 972-0BB42-0XA0
6AG1 972-0BB42-0XA0 1)
6ES7 972-0BA30-0XA0 2)
电缆引出线
90° 电缆出线
35° 电缆出线
30° 电缆出线
用于 PLC
? ? ?
S7-200/-300/-400?
?3)
?
?
带有 CM 1241、CM 1242-5 的 S7-1200；CM 1243-5
?
? ?
带有 CP 5603 的 S7-mEC
?
?
