产品型号： | DP接头 |
| 产品品牌： | 西门子 | |
| 产品价格： | 8元/个 | |
| 所 在 地： | 上海 松江区 | |
| 发布日期： | 2013-12-01 | |
 |
||
详细说明

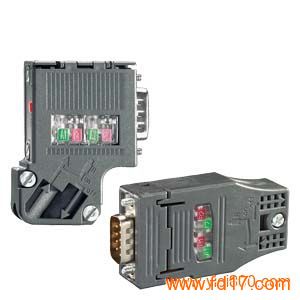

西门子RS485总线连接器 西门子总线连接器 西门子RS485连接器 西门子总线连接器，西门子DP总线连接器，西门子PROFIBUS总线连接器
联系人：徐生前（销售工程师）
手机：13681636331（24小时售后技术服务）
商务QQ:1197371023
邮箱：1197371023@qq.com
电话（TEL）:021-61316615
传真（FAX）：02157657276
西门子RS485总线连接器 西门子总线连接器 西门子RS485连接器 西门子总线连接器，西门子DP总线连接器，西门子PROFIBUS总线连接器
6ES7 972-0BA50-0XA0 快速连线网络接头（不带编程口）
6ES7 972-0BB50-0XA0 快速连线网络接头（带编程口）
6ES7 972-0BA12-0XA0 90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0 90度网络接头（带编程口）
6ES7 972-0BA41-0XA0 35度网络接头（不带编程口）
6ES7 972-0BB41-0XA0 35度网络接头（带编程口）
6GK1 500-0EA02 无角度网络接头（不带编程口）
6GK1 500-0FC00 无角度快速连线网络接头（不带编程口）
6ES7972-0BA12-0XA0
SIMATIC DP，总线连接器，用于PROFIBUS，高达12 MBIT/S，90度出线电缆（W X H X D）：15，8 X 54 X 34 MM，端接电阻，带隔离
6ES7972-0BA30-0XA0
BUSANSCHLUSS-SIMATIC DP，总线连接器，用于PROFIBUS，带斜出线电缆，绝缘刺破连接装置（W X H X D）15 X 58 X 34 MM，高达1.5 MBIT/S，无 LAN端接电阻
6ES7972-0BA42-0XA0
SIMATIC DP，总线连接器，用于 PROFIBUS UP，传输速率达 12 Mbit/s，带弯式电缆引出口，15.8 X 54 X 39.5 mm（宽 x 高 x 深），端接电阻器，带隔离功能，无编程器插口
6ES7972-0BA52-0XA0
SIMATIC DP, 连接 PROFIBUS（高达 12Mbit/s）的总线连接器，90 度电缆出线，15.8 X 59 X 35.6 mm（W X H X D）,IPCD TECHOLOGY 快速连接，无 PG 插座
6ES7972-0BB12-0XA0
SIMATIC DP，总线连接器，用于PROFIBUS，高达12 MBIT/S，90度出线电缆（W X H X D）：15.8 X 54 X 34 MM，端接电阻，带隔离
概述
总线接头
6ES7 972-0BA12-0XA0
6ES7 972-0BB12-0XA0
6AG1 972-0BB12-0XA0 1)
6ES7 972-0BA41-0XA0
6ES7 972-0BB41-0XA0
6AG1 972-0BB41-0XA0 1)
6ES7 972-0BA30-0XA0 2)
电缆引出线
90° 电缆出线
35° 电缆出线
30° 电缆出线
传输速率
9.6 Kbit/s 到 12 Mbit/s
9.6 Kbit/s 到 12 Mbit/s
9.6 至 1500 KB/S
端接电阻
集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的
集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的
无端接电阻，
不能用于总线上的第一个或最后一个设备
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。
可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。
通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
必须在 PROFIBUS 网段的两端进行这种连接。
Integration
总线接头
6ES7 972-0BA12-0XA0
6ES7 972-0BB12-0XA0
6AG1 972-0BB12-0XA0 1)
6ES7 972-0BA42-0XA0
6ES7 972-0BB42-0XA0
6AG1 972-0BB42-0XA0 1)
6ES7 972-0BA30-0XA0 2)
