产品型号： | shelok |
| 产品品牌： | shelok | |
| 产品价格： | 5 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2015-04-22 | |
 |
||
详细说明

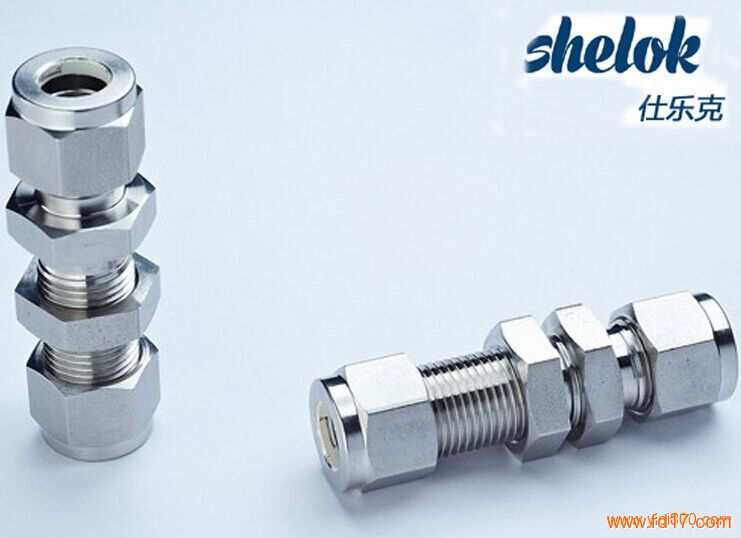

不锈钢中间接头,一般有双卡套,单卡套式,连接两端的钢管,主要接小口径钢管,如6MM,8MM,10MM,12MM,14MM,16MM,18MM,22MM,材质有碳钢,不锈钢,螺纹一般为公制螺纹,管螺纹,中间接头是最为常用的接头之一。
卡套接头的装配
● 安装
1 锯下合适长度的无缝钢管，去除端口处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2 把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。
3 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体， （管子一定要插到底）用手旋紧螺母。
4 拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
5 达到压力点后，再将压紧螺母拧紧1/2圈。
6 将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。
7 最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
● 重复安装
所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁。
1 把管子插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。
2 用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
● 检查
可拆下管子检查装配是否合乎要求：卡套端部的管子上应该有均匀的轻微凸起。卡套不能前后滑动，但允许有轻微转动。
● 泄漏原因
1 管子没插到底。
2 螺母没有拧紧。
3 管子外表刮伤或管子不圆。
4 管子太硬。
仕乐克shelok
相关产品订货说明：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质
⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
