产品型号： | LC |
| 产品品牌： | 上海安锐 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 嘉定区 | |
| 发布日期： | 2012-01-09 | |
 |
||
详细说明

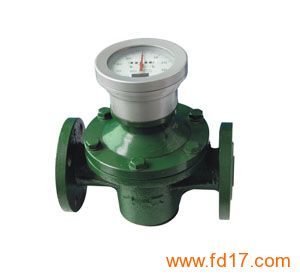

概述：LC椭圆齿轮流量计是容积式流量计的典型，用来计量在一定压力下充满管道的液体流量。它具有结构简单，使用可靠，准确度高，对进出口管道内的流场无特殊要求，被测介质的粘度范围和流量范围都很宽广等特点。因而被LC椭圆齿轮流量计是容积式流量计的典型，广泛用于石油、化工、医药、交通、食品等工业及商业部门的液体流量检测。LC系列椭圆齿轮流量计还广泛用于船舶的燃油计量。
产品介绍：LC型椭圆齿轮流量传感器与二次仪表组成椭圆齿轮流量计，是一种计量流经管道内液体流量总量的容积式仪表，具有远距离显示瞬时流量及累计流量的功能，可与大多数调节系统组合，实现流量检测和控制的自动化。
工作原理：LC型椭圆齿轮流量计壳体材料为黄铜（或铸铁），广泛应用于石油、化工等工业过程中的石油制品及其它溶液的流量测量。LC -×E型传感器壳体及椭圆齿轮均采用不锈钢材料，具有卫生、保洁、耐腐蚀等优点，可用于液体饮料、日用化妆液及医药工业、食品工业等要求卫生、保洁场合（使用前请先用洗洁精、清水清洗），也可用于冶金、化工等工业部门腐蚀性液体的测量。
本传感器具有以下特点：
（1） 采用先进的无触点发信技术；
（2） 精度高，受液体粘度变化影响小；
（3） 阻力小，对微小流量的测量尤为适宜；
（4） 本质安全型防爆，防爆标志 ExiaIICT5:
( 5 ) 输入电压5VDC 电流24mA 关联设备：LB965齐纳安全栅
1． 型号规格和主要技术指标
3.1 规格
规格 公称通径
(mm) 流量范围
（m3/h） 单位脉冲
(mL/P)
LC-10× 10 0.02～0.2 1.216
LC-15× 15 0.18～1.8 9
LC-20× 20 0.25～2.5 10.48
LC-25× 25 0.6～6 18.24
LC-40× 40 1.5～15 31.5
LC-50× 50 2.4～24 80.6
LC-80× 80 5～50 148.7
3.2 主要技术指标
基本误差限：±0.5%
工作温度： 0～60
公称压力： 1.6MPa?2.5 Mpa. 3.0MPa
压力损失： 0.05 MPa（被测液体粘度在5-15mPa?s范围内，最大流量时的压力损失）
液体粘度： 1-200mPa?s
输出波形： 矩形波
电 源： 5VDC /12VDC/24VDC
