产品型号： | SBWZ |
| 产品品牌： | 淮安三丰 | |
| 产品价格： | 260元/个 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2018-10-22 | |
 |
||
详细说明

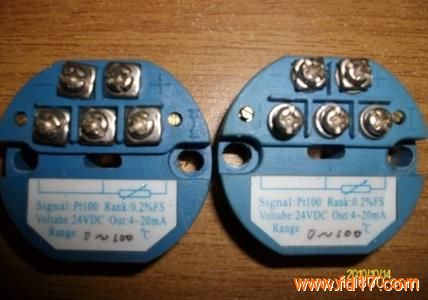

温度变送器模块◆工作原理:
热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。
◆主要技术参数:
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω(24VDC供电)；极限负载电阻R(max)=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a:环境温度-25-+80℃(常规型)
-25-+70℃(数显型)
-25-+75℃(智能型)
b:相对湿度：5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。
◆测量范围:
类 别 材 质 分 度号 测 量 范围
热
电
偶
镍铬-康铜 E 0-1000℃范围内任选
镍铬-镍硅 K 0-1300℃范围内任选
铂铑10-铂 S 0-1600℃范围内任选
铂铑30-铂铑6 B 0-1800℃范围内任选
铜-康铜 T 0-400℃范围内任选
铁-康铜 J 0-1200℃范围内任选
热
电
阻
铜热电阻 Cu50 -50-+150℃范围内任选
铜热电阻 Cu100 -50-+15℃范围内任选
铂热电阻 Pt100 -200-+600℃范围内任选
