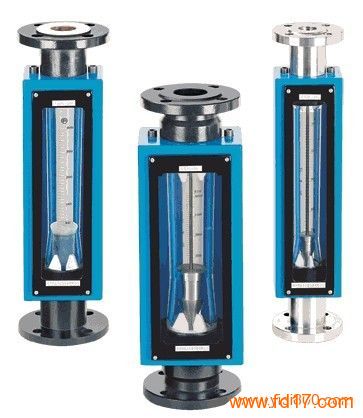

产品型号： | SF-LZB |
| 产品品牌： | 三丰 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2018-10-22 | |
 |
||
详细说明
一、产品特点：
•国内统设通用性强、结构简单、维修方便。
•分段计量、测量范围灵活、可测微小流量。
•测体材质多样、可测腐蚀性介质。
•DN10口径以下带调节阀，方便用户。
二、技术参数：
公称口径：DN3～DN100
精度等级：±4％～±1.5％
测量锥管材质：硬质玻璃
浮子材质：不锈钢、玛瑙、氟包塑、316等
连接方式：软管、法兰、快速接头等
介质温度：0～120℃
公称压力：0.4Mpa～0.9 Mpa
量程比：1:10、1:5
LZB15-100结构尺寸
型号 尺寸（mm）
a b c d e
LZB-15
LZBF-15 φ95 φ65 φ15 470 4孔φ14
LZB-25
LZBF-25 φ115 φ85 φ25 470 4孔φ14
LZB-40
LZBF-40 φ145 φ110 φ40 570 4孔φ18
LZB-50
LZBF-50 φ160 φ125 φ50 570 4孔φ18
LZB-80
LZBF-80 φ185 φ150 φ80 660 4孔φ18
LZB-100
LZBF-100 φ205 φ170 φ100 660 4孔φ18
技术参数
产品型号 通径
mm 测量范围 精度 工作压力
Mpa 使用温度（℃） 普通浮子材料 防腐浮子材料
液体 气体 普通 防腐
LZBF-3 Φ3 4-40ml/min
6-60
10-100 60-600ml/min
100-1000
160-1600 4 4 ≤0.2 0-120 不
锈
钢 不
锈
钢
LZBF-4 Φ4 1-10l/h
1.6-16
2.5-25 0.016-0.16m3/h
0.025-0.25
0.04-0.4 ≤1
LZBF-6 Φ6 2.5-25
4-40
6-60 0.04-0.4
0.06-0.6
0.1-1.0 2.5 2.5
LZBF-10 Φ10 6-60
10-100
16-160 0.1-1.0
0.16-1.6
0.25-2.5
LZBF-15 Φ15 16-160
25-250
40-400 0.25-2.5
0.4-4.0
0.6-6.0 4 ≤.0.6 聚
全
氟
乙
丙
稀
LZBF-25 Φ25 40-400
60-600
100-1000 1.0- 10
1.6-16
2.5-25 1.5 2.5
LZBF-40 Φ40 0.16-1.6m3/h
0.25-2.5 4-40
6-60
LZBF-50 Φ50 0.4-4
0.6-6 10-100
16-160 ≤.0.4
LZBF-80 Φ80 1.0-10
1.6-16 50-250
80-400
LZBF-100 Φ100 5-25
8-40 120-600
200-1000
