产品型号： | SF-CSB-1000 |
| 产品品牌： | 三丰 | |
| 产品价格： | 2800元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2018-10-22 | |
 |
||
详细说明
一、概 述

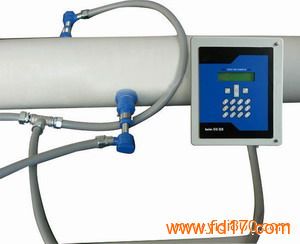

SF-CSB100型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
•■高精度测量
线优度优于0.5%,重复性精度优于0.2%,测量精度优于±1.0%；
•■测量范围大
选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量的测量；
•■支持中文英文菜单
不同版本的流量计,可支持中文或英文菜单,方便快捷；
•■可靠性强
采用低电压,多脉冲发射电路测量精度,使用寿命及可靠性大幅提高；
•■抗干扰能力强
采用双平衡信号差分发射,接受电路,有效抵御变频器,电视塔,高压线等强干扰源；
•■强大的记忆功能
自动记忆前64日,前64月,前5年的累积流量,自动记忆前64次来电和断电时间和流量,自动记忆前
64日流量计的工作状态是否正常。
可选择的主机
壁挂式 TUF-2000FB
•用于挂墙安装
•尺寸：178×165×55mm 盘装型 TUF-2000FS
•用于仪表盘安装
•开孔尺寸：152mm×76mm 防爆型 TUF-2000FD
•防爆等级DⅡBT4,用于防爆场合
•尺寸：285×265×90nn
可选配传感器 基本型号 测量范围 流体温度 精度 电源 输入 输出 通信协议
外夹式 TS-1
（小型） TUF-2000BNB1 DN15-100mm -30-90℃ ±1% 一次表
DC8-36V
二次表
AC220V
或DC24V 3路4-20mA
模拟输入
2路3线制
PT100电阻信号
输入 隔离RS232/
RS485
输入
2路隔离OCT
输出
1路隔离4-20mA
输出
（无源） METER-BUS
协议
MODBUS
协议
富士
扩展
协议
简易
水表
协议
TM-1
（中型） TUF-2000BNB2 DN50-100mm
TL-1
（大型） TUF-2000BNB3 DN300-6000mm
高温外夹式 TH2-1
（小型） TUF-2000BNB4 DN15-100mm -30-160℃
THM-1
（中型） TUF-2000BNB5 DN300-1000mm
插入式 TC-1
（标准插入） TUF-2000BNC1 DN80-6000mm -40-160℃
TLC-2
（加长插入） TUF-2000BNC2
管段式 标准管段式 TUF-2000BNG DN15-1000mm -40-160℃
