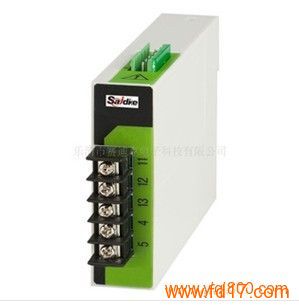

产品型号： | JD194-BS4H |
| 产品品牌： | 赛迪克 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2012-06-05 | |
 |
||
详细说明
是否提供加工定制： 是 品牌： 赛迪克 产品型号： JD194-BS4H
测量精度： 0.5 显示方式： 无 外形尺寸： 75*75*120mm（mm）
开孔尺寸： 24*75*130（mm）
一.功能：
能测量交流电量信号，隔离变送输出模拟信号。
产品符合国家标准GB/13850-1998
二.技术性能
输入：AC5A、AC0-500V、DC0-500V、AC 0.2-1KHz
输出：DC0-20mA、DC4-20mA、DC0-5V、DC0-10V等顺变，DC20-0mA、DC20-4mA、DC5-0V、DC10-0V等逆变可选，订货时请说明
工作电源：AC220V、AC/C80-270V、DC24V、DC12V等可选（订货时请说明）
响应时间：≤400ms
三.外型尺寸 OVERALL
单位：138*76*24mm
功耗：3W
四.安装方式：可固定安装在35mm的标准DIN导轨上。
五.校零：
1.信号输入为零，无电位器变送器无需人工校准使用，自动校准。
六.注意事项：
1、本公司所生产的变送器输入端除功率因数外其它变送输入均无正负极之分；
2、用户在使用前必须仔细阅读使用说明，严格按照变送器外壳规定的方法进行接线和操作整定,否则会影响到使用安全和变送器的正常运行；
3、请按照规定的信号输入、变送输出、辅助电源的接线方法接入信号，切勿接反；
4、变送器上电后需预热30分钟后才能作精度测量；
5、本变送器为智能产品自动调校，无需人工调节。
6、变送输出DC0-5V、DC0-10V、DC0-20mA、DC4-20mA、DC5-0V、DC10-0V、DC20-4mA、DC20-0mA等输出端均通用（订货时须说明），据用户要求选择变送输出信号接线。
7.要校验变送器，校验仪器应优于0.1级，才能保正校验精度。
8.本产品无电位器变送器无需校准使用，无标准仪器及非专业人员切勿进行调校。
9.接线方法以变送器壳体外标贴为准。
专业生产k(可编程)、D(变送)、S(控制)系列数显电测仪表,多功能仪表，多功能网络电力仪表，复费率表，多功能谐波表，电量变送器。
以上所有表均可选以下附加功能:
1、继电器报警输出
2、4-20mA(0-20mA,0-5V或1-5V)模拟量变送输出
3、RS485通信接口，标准Modbus RTU协议
可选附加功能说明:
1、继电器报警输出，报警对应项可设置成三相中任意一项，或三相同时作为报警监测项；报警方式可 设置成上限报警，上限报警，或上下限报警。
2、4-20mA(0-20mA,0-5V或1-5V)模拟量变送输出,DC4-20mA输出负载电阻<510Ω。
3、RS485通信接口，标准Modbus RTU协议，可直接与工业组态软件相连。
可选外型尺寸：
48×48×85mm、72×72×85mm、80×80×85mm、96×96×85mm、120×120×85mm、120×60×85mm、
160×80×85mm、96×48×85mm
变送器外形尺寸：
55*75*120mm、24*75*130mm、31*80*85mm、75*110*120mm
