产品型号： | JL50000 |
| 产品品牌： | 英度 | |
| 产品价格： | 面议 | |
| 所 在 地： | 四川 成都市 | |
| 发布日期： | 2019-02-27 | |
 |
||
详细说明
用于进行铁素体钢（尤其是各种管线钢）的落锤撕裂试验（即 DWTT ）。

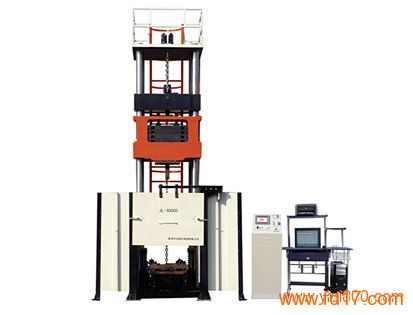

该机由框架部分、送料部分、提升部分、锤体部分、砧座部分、安全防护系统、控制系统组成。该机可通过调整配重铊数量和调整锤头提升高度的方法调整冲击能量，能量范围无级可调。提升速度从零到满速度无级可调。
可根据用户需要配做不同规格的锤头及砧座进行其他类型的冲击试验。可根据不同的试验需求配置能量测试系统。
落锤式冲击试验机荣获 “国家重点新产品”奖，该机还获得多项国家发明专利：试验缺口压制器(ZL 200710113804.2)，自动锁紧式吊钩装置(ZL 200710113803.8)，落锤式冲击试验机送料机构(ZL 200710113802.3)。
满足GB/T8363-2007《铁素体钢落锤撕裂试验方法》
满足API RP 5L3：1996《管线管落锤撕裂试验推荐作法》
满足ASTM E 436：2003《铁素体钢落锤撕裂试验方法》
主要技术指标:
规格/ 参数/ 项目 JL-30000 JL-30000A JL-40000 JL-40000A JL-50000
冲击能量范围
Impact energy range
7000J～30000J
12000J ～ 30000J
12000J ～ 40000J
15000J ～ 40000J
20000J ～ 50000J
提升高度范围
Hoisting height range
0-2.8m
0～2.5m
0～2.5m
0～2m
0～2m
有效使用高度范围
Effective using height range
1.2-2.8m
1.2～2.5m
1.2～2.5m
1.2～2m
1.2～2m
锤体基本质量
Hammer basic mass
590kg
1000kg
1000kg
1275kg
1750kg
配重砣质量
Each part mass
30kg/件
30kg/件
30kg/件
200kg
200kg
配重砣数量
Parts number
17件
10件
21件
4件
4件
锤体总重量
Hammer total weight
1100kg
1300kg
1630kg
2075kg
2550kg
锤头曲率半径
Hammer curvature radius
R25.4±2.5mm
砧座支滚曲率半径
Anvil block support rods curvature radius
R14.3±1.59mm
锤头及支滚硬度
Hammerhead and support rods rigidity
HRC58-62
锤体提升速度
Hammer lifting speed
3m/min
提升高度指示误差
Lifting height indication error
± 0.3%
试样对中误差
Sample centered error
±1mm
砧座支滚跨距
Anvil block support rods distance
254mm
冲击速度范围
Impact speed range
5 m/s～8m/s
缓冲器数量
Impact damper number
2
4
缓冲器总能量
Impact damper total weight
30000J
40000J
40000J
40000J
60000J
主机高度
Height
5500mm
5700mm
5700mm
5700mm
5700mm
主机重量
Weight
4500kg
9000kg
9000kg
9600kg
17800kg
