产品型号： | RA180C |
| 产品品牌： | 英度 | |
| 产品价格： | 面议 | |
| 所 在 地： | 四川 成都市 | |
| 发布日期： | 2019-02-27 | |
 |
||
详细说明

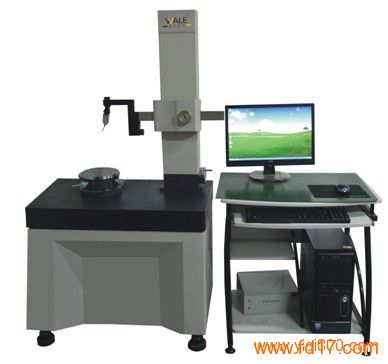

一、RA180C型圆度仪概述
RA180C型圆度仪采用高刚性精密气浮轴承为测量基准，精度高，寿命长；电气控制系统采用模块化、高精度数据采集处理系统，精度高，故障率低，且维护简易。
二、技术特点：
气浮运动轴系
关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久
对使用环境无特殊要求，可在车间环境下使用
强大的消偏心功能，方便用户快速测量、同类工件的测量做到即放即测无需调整
业内领先的高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收，能在-70℃～+72℃的温度区间内稳定工作
模块化设计使用户维护成本降至最低
PC配置灵活，可据根用户要求配置
具有针对性、专业性的系统保证测量的实时性及系统的稳定性
三、测量能力
3.1、评价项目: 各种环形零件的圆度、同心度、平面度、跳动
3.2、分析能力:
波纹度分析、频谱分析、轮廓度分析、缺口/毛刺自动剔除、波形分析、谐波分析
圆度评定方式（4种）: 最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波档位: 1-15 1-50 1-150 1-500 15-50 15-150 15-250 15-500 17-100
3-16
滤波形式: 高斯（ISO标准），可按要求定制最大1500rpa的滤波器
技术参数及配置
型号 RA150C电机专用
机台结构
分体式 ●
一体机 ○
回转轴系 气浮主轴
一级精度±0.0125μm ○
二级精度±0.025μm ●
三级精度±0.05μm ○
四级精度±0.075μm ○
承重15KG ○
承重23KG ●
承重43KG ○
承重65KG -
回转直径260mm ●
回转直径320mm ○
回转直径580mm -
转速 1.5-5转可调
立柱系统
行程220mm ●
行程380mm ○
行程620mm -
手动驱动 ●
电动驱动 ○
钢制立柱 ●
大理石立柱 ○
横向系统
手动驱动 ●
电动驱动 ○
传感器 电感传感器
量程 600μm
最小分辨率 0.01μm
圆周采样点 4096点/圈
附件
电脑 ●
电脑桌 ●
打印机 ●
过滤器组件 ●
精密调心调平工作台φ150 ●
精密调心调平工作台φ180 ○
精密调心调平工作台φ240 -
标准玻璃半球 ●
定标块 ●
精密二号卡盘 ○
精密三号卡盘 ●
精密四号卡盘 ○
测针φ2*10 ●
测针φ1*10 ○
测针φ4*10 ○
备注：● 代表标配 ○ 代表选配 - 代表不可选
