产品型号： | RC120C-T |
| 产品品牌： | 英度 | |
| 产品价格： | 面议 | |
| 所 在 地： | 四川 成都市 | |
| 发布日期： | 2019-02-27 | |
 |
||
详细说明

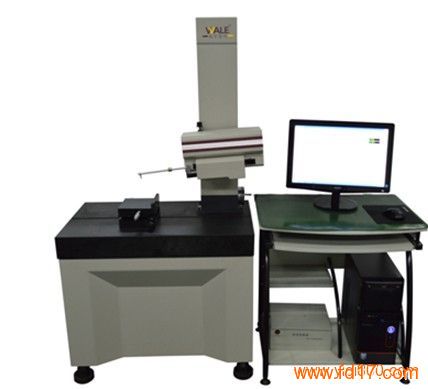

RC120C-T型轮廓仪概述
RC系列轮廓仪，是代替进口轮廓仪的理想产品。RC系列轮廓仪所配的CASE轮廓仪测量软件，拥有极强的修正功能和先进的算法；所配备的耐磨材料保证了导轨极高的稳定性；再加之配备了高精度采集控制系统，使RC列轮廓仪无论是测量精度上，还是测量功能上，均已接近进口同类产品，在国内行业内处于领先。
（传感器移动式）
二、技术特点
Z轴采用高精度数字式传感器，测量范围大、精度高、稳定（国内仅有）
模块化设计使用户维护成本降至最低
具有针对性、专业性的系统保证测量的实时性及系统的稳定性
PC配置灵活，可据根用户要求配置
三、测量能力
3.1评价项目：各种类型表面的线要素，点要素、点与点的距离、线与线的距离、各要素的位置度包括距离、平行度、垂直度、角度、槽深、槽宽、半径
3.2分析能力：波纹度分析、缺口/毛刺自动剔除、直线度分析、凸度分析、沟形偏差分析
四、配置清单
序号 说 明 名 称 数量 备注
1 主机系统 1 RC120主机 1
2 高精度直线运动导轨 1
3 立柱系统 1
4 杠杆组 1
光栅尺 5 进口光栅尺 1
6 Z向高精度数字式传感器 1
7 驱动盒 1
8 基础平台 1
9 精密工作台面 1
10 标准球 1
11 调整夹具 1
12 轮廓测针 2
13 手册资料 1
2 计算机系统 1 计算机 1
2 打印机 1
3 软件系统 1 基本软件(WinXP系统下标准版测量软件包) 1
五、技术指标
项目 RC120C-T
X向光栅分辨率 0.5μm
X向有效测量长度 120 mm
Z向传感器量程 32mm
Z向光栅分辨率 0.05μm
倾斜角度 ±15°
放大倍率 实时放大，任意倍率
测量
范围 承载 100Kg(可扩展)
内径 标配测针最小可测内径为20mm，更小需定制特殊测针及测杆
Z向立柱高度 400mm
测量方式 传感器移动式
测量速度 0.1mm/s、0.2mm/s、0.5mm/s、0.8mm/s、2mm/s自定义
六、轮廓仪应用示例
