详细说明

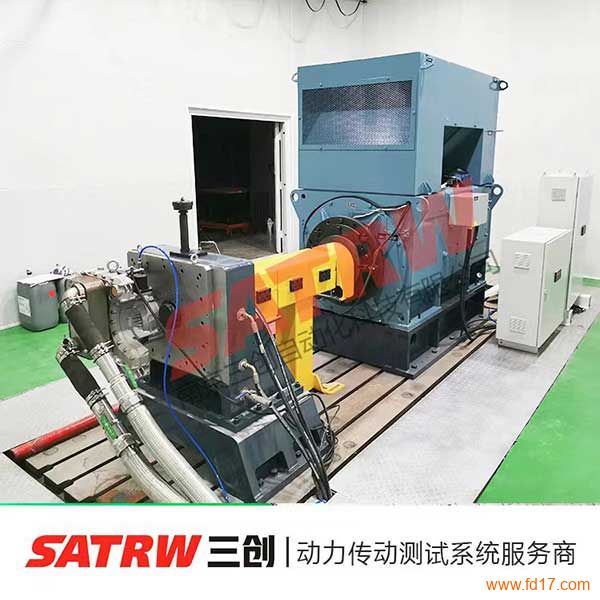

液力缓速器综合试验台
Hydraulic Retarder Test Rig
1、产品概述
本套设备用于液力缓速器试验台性能及疲劳寿命试验，验证液力缓速器产品的设计、加工、装配等制造工艺。试验对象包括串联缓速器和并联缓速器。试验台由驱动、工作仓、冷却系统等组成。采用卧式机床式结构，基础平板为宽体铸造框架结构，具有较强的抗震能力。电机底座、轴承座、缓速器工作仓等安装在宽体床身上，这样的组合机构可以实现多种功能需要。基础平板厚度为250mm，长度约为3000mm，宽度约为1000mm。
2、测试应用
2.1、液力缓速器的疲劳寿命试验；
2.2、液力缓速器的外特性性能试验；
2.3、液力缓速器的内特性性能试验；
2.4、液力缓速器的响应时间试验；
2.5、液力缓速器的恒速试验；
3、 产品特点
3.1、工作仓专门优化设计，留有串联缓速器和并联缓速器安装接口。
3.2、试验台为缓速器控制器开发提供信号接口（CAN）。
3.3、缓速器气压闭环控制；
3.4、试验台软件的不断免费更新。试验人员可以通过GUI接口对试验参数进行配置（速度、电流、压力、油温等）。
3.5、本套试验设备为交钥匙工程，其制造范围包括：设计、制造、包装、发货、安装、调试、验收、交付。
4、主要参数
参数名称 范围 备注
缓速器功率（kw） 800
额定扭矩（Nm） 7200 串联缓速器
4000 并联缓速器
输入轴最大转速（rpm） 3000 串联缓速器
5000 并联缓速器
冷却水流量（L/s） 5-10(可调)
散热器功率（kw） 800
冷却功率（kw） 800
