    产品介绍

供应JN338V型小量程无摩擦力传感器

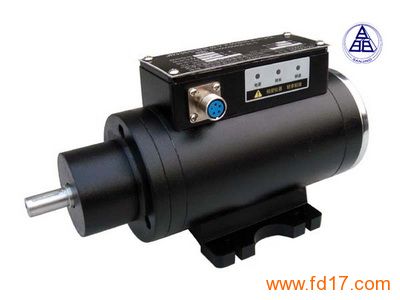

JN338V型小量程无摩擦力传感器
产品型号: JN338V型
产品品牌: 三晶
产品价格: 面议
所 在 地: 北京 海淀区
发布日期: 2010-03-16

详细说明

产品简介:
  V型传感器是为了克服传感器旋转时的摩擦力矩而特殊设计的一种传感器.适合测量范围在0.01-1N?M之间的转矩,本传感器特分为测试端、辅助端。
技术参数:

  转矩准确度:≤0.2% F?S
  滞后:≤0.1%F?S
  线 性: ≤0.1%F?S
  重复性:≤0.1%F?S
  转 速: ≤9000rpm
  绝缘电阻:≥200MΩ
  工作温度:-20~60℃
  相对湿度:≤90%RH

  零转矩频率输出:10KHz
  正向转矩满量程频率输出:15KHz
  反向转矩满量程频率输出:5KHz
  应变计动态应变波的响应时间:3.2×10-6S
  零转矩频率输出:10KHz
  正向转矩满量程频率输出:15KHz
  反向转矩满量程频率输出:5 KHz
  转速输出信号(光电码盘式):60-120个脉冲/转 标准配置
  转速输出信号(旋转编码器式):900-2000个脉冲/转 选配
  传感器信号输出:方波信号、幅值为5V、负载电流<15mA
  传感器功耗:4W

  若您需要的转速超过最高转速,请选用AG型扭矩传感器。



安装事项:

  1、测量传感器的轴径和中心高,待装。

  2、若测试动力源的扭矩,应将测试端与动力源侧相连;若测试负
  载的扭矩,应将测试端与负载侧相连。

  3、使用两组联轴器,将传感器安装在动力设备与负载之间。

  4、电机、传感器、负载装置(被测件)三处的联轴器在未安装之
  前事先装一下,不要太紧,能在上面轻轻滑动即可。

  5、将传感器接通电源(±12V),输出信号接数字多用表(频率),
  在没连接电机、负载装置的情况下,用手慢慢旋转左端(辅助
  端),数字多用表显示值在2Hz范围变化属正常,待用。

  6、安装底台面应有一定强度,以保证安装的稳定性,避免造成过
  大的震动,否则可能造成测量数据不稳定,影响测量精度。

  7、电机、传感器、负载装置(被测件)在测量中心高均一致的情
  况下(在0.03之内)与各联轴器安装好,并紧固可靠,不允许有松
  动,要严格保证连接的中心高和同轴度。否则可能造成测量误差
  及传感器的损坏。

  8、双手轻轻分别捏住辅助端和测试端,同时用力慢慢旋转传感器,
  观察仪表数字变化在±25HZ之内可以认为合格,若数字超出,证
  明测试端联轴器相互别劲,需调整负载装置(被测件)左右或中心
  高等。

  9、传感器采用水平或垂直安装使用,传感器不允许承受轴向力、
  弯矩,否则会影响传感器测量精度的降低,甚至造成传感器的
  损坏。
