HZ-15多功能钻孔取芯机可切割
HZ-15多功能混凝土钻孔取芯机结构原理

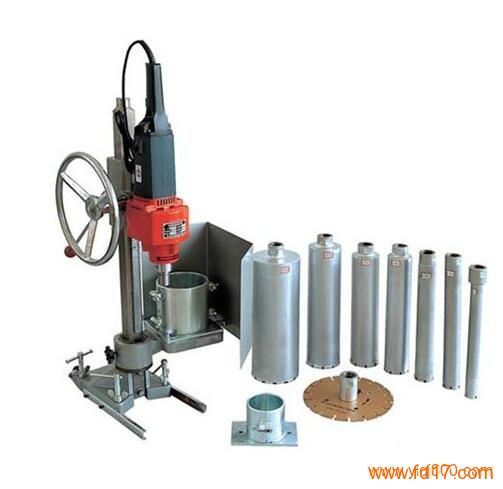

本机器主要有以下几部分组成(如图)：
1、机架(4)：其立柱上装有齿条，在其底座上装有四只调节螺钉(５)。
2、滑座(1)：套在立柱上，其内部的齿轮与立柱上的齿条组成齿轮副，转动进给手柄，使滑座沿着立柱上下移动。
3、齿轮箱(2)：固定在滑座上，其主轴上装有钻头(3)，随着滑座作进给运动，从而达到钻孔的目的。
HZ-15多功能混凝土钻孔取芯机使用方法
1、将本机移至需钻孔取芯处，在底座上拧上四只调节螺钉(5)，调节机器水平，并在地面上预埋M16的铁膨胀螺栓，以固定本机。
2、按钻孔的尺寸要求装上钻头。
3、接通水源，检查钻头内是否有水漏出。
4、打开电源开关，空转几分钟，并转动进给手柄，进行钻进。
HZ-15多功能混凝土钻孔取芯机注意事项
1、钻孔时，应保证进给速度均匀，大约为3～5cm/min左右，如发现钻头受卡，可适当降低进给速度，必要时可将钻头提升一段，然后再慢慢钻入，忌硬性钻进，以免打坏钻头及机器。
2、整个钻进过程中必须保持充分水冷却。
3、钻孔结束时，只有将钻头脱离工件时，才可停机。
4、钻进过程中，不得超载，当电机温度超过70℃，(手感烫手)，应降低加载力，并更换新钻头。
HZ-15多功能混凝土钻孔取芯机维护和检查
1、定期检查各部件连接处，如有松动应及时调整。
2、钻头装入时，应在两螺纹处加入锂基润滑脂。
3、钻孔结束后，将钻机各部分擦洗干净，并在立柱及齿条上加润滑油。
4、每隔半年换减速箱内的锂基润滑脂。
概述
HZ-15混凝土钻孔取芯机由上海喆钛机械制造有限公司根据GB11818-89《混凝土钻孔取芯机技术要求》的标准自主研发生产，主要用作对硬化混凝土钻孔取芯，具有操作简单，移机方便，钻孔取芯准确，芯样表面光洁，且对芯样不发生意外破坏，是公路交通部门、建筑部门及相关大专院校不可缺少的设备,同时用于建筑工程、公路、机场、港口、码头、大坝等混凝土工程，该机采用一机多用，既可以钻孔取芯有可以切割、磨平，大大提高了工作效率，减少设备投资，是一种理想的工程检测仪器。
另外它也广泛应用于煤气、冷气、暖气、电气及上、下水道安装施工中的混凝土钻孔工作。该机也是现场采样取芯理想的电动工具。该机除对混凝土材料进行取芯钻孔外，对其它硬脆材料如砖、大理石、硬石料、波动、陶瓷、树脂材料等的取芯钻孔工作也完全能够胜任。
HZ-15多功能混凝土钻孔取芯机技术参数
1、 钻孔直径：160mm
2、 钻孔及深度：400mm/ 200mm 700mm
3、 输入功率：2300W 3300W
4、 切割(磨平)直径：150mm
5、 切割(磨平)高度：150mm
6、 切割(磨平方向)：横向
7、 锯片(磨头)材料：人造金刚石
*注：普通型主机一只，多功能带锯片与磨头，钻头另配。
|
