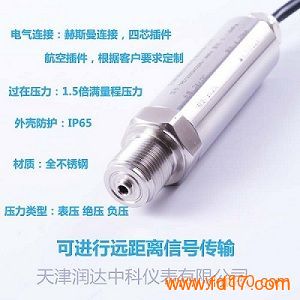

TRD120精巧型压力变送器
产品概述:
TRD120系列精巧型压力变送器，是一款适合工业,民用等多行业领域的通用压力测量产品,采用高性能高稳定性的芯片，转换成标准电压﹑电流信号输出，可直接与计算机、控制仪表﹑显示仪表等相连。可进行远距离信号传输。仪表精密小巧,安装使用方便。
应用领域:
石油化工,电力水利,锅炉供水,液压控制,市政消防管网、热力管网、自动检测系统,能源及水处理。
产品特点:
◆稳定性好，满度、零位长期稳定性可达0.2%FS/年。
◆具有反向保护、限流保护电路。
◆固态结构，无可动部件，高可靠性，使用寿命长。
◆耐腐蚀,可测量气体,液体,油等与接触部分材质兼容的介质。
◆安装方便、结构简单、经济耐用。
技术参数:
测量介质：气体、液体、油能与接触部分材质相兼容的介质
量 程：-0.1…0～0.01…60Mpa
综合精度：±0.5%FS(常规)，±0.2%FS(可选)
输出信号：4～20mA（二线） 0-10V (三线)1-5V (三线)
供电电压：15-30VDC (24VDC标准电源)
材 质：全不锈钢
补偿温度：-10～70℃
工作温度：-20～85℃(常规) -40～150℃(高温型)
外壳防护：IP65
过载压力：1.5倍满量程压力
长期稳定性：≤0.2%FS/年
压力类型：表压、绝压、负压
螺纹连接：M20×1.5,G1/4, G 1/2 客户自定
电气连接：赫斯曼连接,四芯插件，航空插件，根据客户要求定制
选型指南:
选型表 选型举例: TRD1201GA05M2/0-1.6Mpa
TRD120 □ □ □ □ □ □
变送器形式 1 常规通用型（霍斯曼接头）
2 电缆连接型
3 高温型
4 齐平模型
压力形式 G 表压
A 绝压
输出信号 A 4-20MA(常规)
B 0-10V
C 1-5V
精度等级 05 0.5% (常规)
02 0.2%(需订制)
过程连接 M2 M20*1.5(常规)
G2/G4/Y（） G1/2； G1/4； （其他须注明）
量程范围 /X X为实际所需量程
选型举例: TRD1201GA05M2/0-1.6Mpa参数为：常规霍斯曼电气接头，表压，输出4-20mA,精度：0.5%，螺纹：M20*1.5，测量量程：0-1.6MPa。 |
