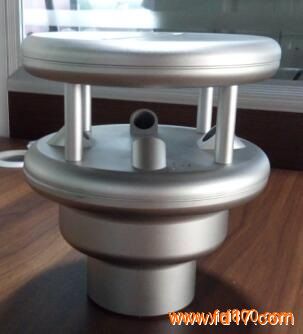

SA232系列超声波测风仪产品， SA232系列是湖南赛能环保科技有限公司研发的一体化测风仪器，其采用 了新兴的超声波传感器测量技术对自然风进行测量。
本产品所应用的技术走在国内前列，针对海上使用环境 进行了优化设计，具备抗暴雨、暴雪、低温、 盐雾、风沙、电磁辐射等恶劣环境特点。适合于风力发电机，舰船，气象，交通系统等场合应用。
设计依据
GJB（国军标） 4000-2000 舰船通用规范要求
HJB（海军标） 315-2005 舰船气象仪通用规范
EMC 标准
EN 61000-6-2:2001
EN 61000-6-3:2001
测量实验
同济大学土木工程学院桥梁工程系 TJ-2 风洞试验室(风洞试验)
上海电器科学研究所(环境试验)
海军电磁兼容检测中心(电磁环境兼容试验)
中船重工第 704 所船舶环境工程与可靠性实验室(环境试验)
SA232技术参数
测量原理 通过超声波共振原理进行测量，并对温度，湿度及压力的变化进行 DSP 数字算法补偿
风速测量
量程 0-50 米/秒
精度 0.4米/秒((V≤15米/秒)), ±3%(V>15米/秒)
分辨率 0.1 米/秒
起始临界值 0
滞后间隔 0
风向测量
角度 0-359.9°(无死角)
精度 3m/s以上 ≤4°
分辨率 0.1 米/秒
起始临界值 0
滞后间隔 0
数字输出方式
RS485
接口方式 RS485 工业接口，半双工模式，波特率9600bps。
数据格式 NEMA-0183 ,主动输出
数据刷新率 1 Hz
模拟输出
接口方式 4-20mA 电流输出，与主电源电气隔离
分辨率 16-bit
电源供给 DC 18-36V
工作电流 50mA
加热工作电压 DC 24V
加热功率 240W (24V电压下)
常规
材质 铝镁合金+阳极氧化
尺寸 Ø150mmx165mm
重量 1.7Kg
工作环境
防护等级 IP66
工作温度 -20 度 +70 度
存储温度 -50 度 +90 度
工作湿度 5% 100%
注意：参数的更改请恕未能另行通知。
|
