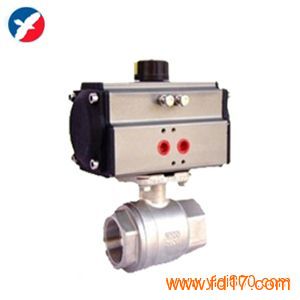

Q611F气动二片式球阀简介
气动二片式球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q611F气动二片式球阀产品特点
气动二片式球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动
Q611F气动二片式球阀主要连接尺寸及重量
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
100
100
130
130
165
165
190
190
250
250
280
E
100
100
130
130
165
165
190
190
250
250
280
Q611F气动二片式球阀主要零件材料
序号NO.
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
3
阀盖
不锈钢CF8M
碳钢WCB
4
球体
不锈钢SS316
不锈钢SS304
5
阀杆
不锈钢SS316
不锈钢SS316
6
螺母
不锈钢SS304
FCD45
7
垫圈
不锈钢SS304
FCD45
8
手柄套
塑料
塑料
9
手柄
不锈钢SS304
不锈钢SS304
10
阀杆螺母
不锈钢SS304
B7
11
垫圈
不锈钢SS304
不锈钢SS304
12
填料压盖螺母
不锈钢SS304
FCD45
13
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
14
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
15
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
16
螺栓
不锈钢SS304
B8
|
