一、产品简介

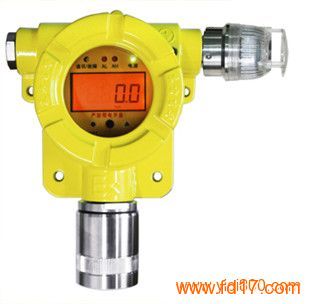

固定式、液晶显示氨泄露报警仪。信号默认为4－20mA电流输出RS485可选。产品运用当前最先进的微电子处理技术，搭配国外原装进口气体传感器，可快速、准确地检测目标气体。本质安全型电路设计，配备压铸铝防爆外壳，即使恶劣环境下，也能安全使用。 CGD-I-1NH3氨泄露报警仪为气体扩散式。检测原理为当目标气体进入气体探头部分后，内部的传感器会第一时间发出感应。传感器根据气体浓度的高低会产生一定电量信号。该信号经过电路放大处理后，由CPU经过AD采样、温度补偿、智能计算后，输出精准的4－20mA电流信号、RS485通讯信号。客户可通过采集这些信号，与蚌埠恒安环保的JH-XSD、JH-99气体报警控制主机、PLC、DCS、上位机等系统配套使用,进行报警、数据再处理。另外，产品内部配有2组继电器（开关量信号），可与风机、电磁阀的控制设备进行联动，最大限度地保障您的生命和财产安全。
别名：
4－20MA信号输出氨气泄漏报警仪、CGD-I-1NH3系列固定式氨气探测器CGD-I-1NH3氨气检测仪 国家防爆证取得单位、中国计量证合格单位CGD-I-1NH3氨泄露报警仪安装应用于大量的电厂/水泥厂烟气脱硝工程并得到业主的认可及好评
二、产品特点
●测量准确、可靠传感器采用优质进口催化燃烧传感器、电化学传感器、红外传感器、PID传感器具有精度高、反应快速、性能稳定
●配有本质安全型防爆声光报警器,≥85dB的声音及闪烁光提示
●一级、二级故障报警提示及继电器输出
●显示清晰、直观采用LCD大液晶屏，气体浓度数字显示
●用于维护安全性的的密码保护
●三线制4-20mA工业标准电流信号输出可与各种气体报警控制器，或PLC、DCS等系统连接。（RS485可选）
●红外遥控器操作调整需要更改的参数，操作简单、快捷全功能现场免开盖非侵扰式操作。采●用遥控器进行操作，方便在现场对仪器进行调校
●外壳坚固、耐用压铸铝及304不锈钢件组成，耐腐蚀性强
● 防爆证等级：ExdIICT6
● 防爆证编号：CE11.1153
● 防护等级：IP66
三、产品参数
检测气体 氨气
化 学 式 NH3
检测原理 电化学
量 程 0－100ppm 200ppm 1000M可选（更多量程请咨询）
分 辨 率 0.1、1PPM可选（根据量程和传感器而定）
检测方式 扩散式
安装方式 靠墙面安装（离气体泄漏源最近的地方）
输出信号 4－20mA （RS485可选）
设计标准 GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》
GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》
级 别 工业级 显示方式 液晶显示
工作电压 DC 12－24V 外壳材质 压铸铝及304不锈钢
精 度 ≤±5% 声光报警 防爆警灯≥85dB (选配)
响应时间 ≤60S（T90） 继 电 器 2组(标配)
重 复 性 ≤±2% 防爆等级 ExdⅡCT6
线性误差 ≤±0.2% 防爆证号 CE11.1153
零点漂移 ≤±0.5%（F.S/月） 防护等级 IP66
工作温度 -20℃～+60℃(特殊要求请咨询) 计 量 证 可选
工作湿度 ≤95%RH无结露 线 制 两线制或三线制（分线式）
工作压力 86～106Kpa 固定位置 4处
功 耗 ≤2W （DC 24V） 进 线 口 M20*1.5
尺 寸 195mm×155mm×90mm 出 线 口 M20*1.5
覆盖半径 ≤7.5米 设计寿命 2～3年（根据传感器而定）
重 量 约1.98KG
附 件 包装盒、说明书、合格证 、标定罩、防风雨罩
四、应用场所
石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、 输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
五、订购说明
型 号 CGD-I-1显示 CGD-I-B JH-B防爆 CGD-I-1 CGD-I-K
检测气体 常见可燃及各种有毒气体
检测原理 催化燃烧、半导体、电化学、红外线、PID光电离子、热传导式
显示 液晶显示 数码显示 数码显示 无显 无显
输出信号 4-20mA RS485 继电器 继电器 4-20mA 继电器
线制 3线/4线 220V AC 220V AC 2线/3线 2线
|
