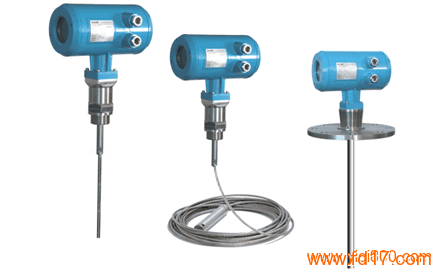

导波雷达液位计价格

放大图片	产品型号：	LD-30
	产品品牌：
	当前价格：	面议
	最小起订：	1台
	供货总量：	200
	所在地：	江苏淮安市
	发布时间：	2018-10-22 08:51

	查看更多液位传感器供应信息

淮安市三丰仪表科技有限公司

联系人：丁诚明先生((销售经理))

电话：0517-86990003

手机：18915199993

传真：0517-86992223

地址：江苏省金湖县戴楼工业园科建路8-6号

邮编：211600

网址：http://www.fd17.com/sf1818/

E-mail：sfybkj@163.com

详细信息

1. 产品概述
1.1测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

输入
       反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：  D=C×T/2   其中C为光速
        因空罐的距离E已知，则物位L为：   L=E-D

      输出
       通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

1.2 测量范围
F----测量范围
E----空罐距离
B----顶部盲区
L----探头到罐壁的最小距离
顶部盲区是指物料最高料面与测量参考点之间的最小距离。
底部盲区是指缆绳最底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意：
       只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。

2. 仪表介绍

应     用液体、固体颗粒
测量范围 30米
过程连接螺纹、法兰
过程温度 -40-250℃
过程压力 -0.1-2MPa
精     度 ±1mm
频率范围 100MHZ-1.8GHZ
防爆/防护等级 Exia IIC T6/IP67
信号输出 4…20mA/HART(两线)

应     用液体、固体颗粒
测量范围 6米
过程连接螺纹、法兰
过程温度 -40-250℃
过程压力 -0.1-2MPa
精     度 ±1mm
频率范围 100MHZ-1.8GHZ
防爆/防护等级 Exia IIC T6/IP67
信号输出 4…20mA/HART(两线)

应     用液体,固体粉末，固体颗粒
测量范围 30米
过程连接法兰
过程温度 -40-250℃
过程压力 -0.1-2MPa
精     度 ±1mm
频率范围 100MHZ-1.8GHZ
防爆/防护等级 Exia IIC T6/IP67
信号输出 4…20mA/HART(两线)


应     用液体
测量范围 6米
过程连接螺纹、法兰
过程温度 -40-250℃
过程压力 -0.1-2MPa
精     度 ±1mm
频率范围 100MHZ-1.8GHZ
防爆/防护等级 Exia IIC T6/IP67
信号输出 4…20mA/HART(两线)

应     用腐蚀性液体
测量范围杆式6米/缆式20米
过程连接法兰
过程温度 -40-120℃
过程压力 -0.1-2MPa
精     度 ±1mm
频率范围 100MHZ-1.8GHZ
防爆/防护等级 Exia IIC T6/IP67
信号输出 4…20mA/HART(两线)

应     用介电常数低或表面波动液体
测量范围 6米
过程连接法兰
过程温度 -40-250℃
过程压力 -0.1-2MPa
精     度 ±1mm
频率范围 100MHZ-1.8GHZ
防爆/防护等级 Exia IIC T6/IP67
信号输出 4…20mA/HART(两线)

3. 安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。
3.1安装位置：
    ●  尽量远离出料口和进料口。
     ●  对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的中央。
●  建议安装在料仓直径的1/4处。
    ●  缆式探头或杆式探头离罐壁最小距离不小于30厘米。
    ●  探头底部距罐底大约30mm。
●  探头距罐内障碍物最小距离不小于200mm。
●  如果容器底部是锥型的，传感器可以安装
罐顶中央，这样可以一直测量到罐底。
