气动开关球阀选型

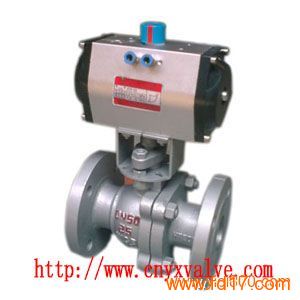

放大图片	产品型号：	q641f气动开关球阀
	产品品牌：	远鑫阀门
	当前价格：	面议
	最小起订：	10台
	供货总量：	1000
	所在地：	浙江温州市
	发布时间：	2014-11-04 09:00

	查看更多阀/接头供应信息

永嘉远鑫阀门有限公司

联系人：吴先生先生((经理))

电话：0577-66993395

手机：13738781777

传真：0577-66993396

地址：浙江省永嘉县东瓯工业区

邮编：325105

网址：http://www.fd17.com/chinayxvalve/

E-mail：cnxyvalve@163.com

详细信息

技术参数
●公称通径：15～200mm (法兰式) 公称压力：PN1.6-4.0MPa
●连接形式：按JB/T79.1-94 、 GB/T9113.1 、HG20592-2009、 ASME B16.5
●设计标准：GB/T12224-2007 GB/T12237-2007
●结构长度：GB/T12221-2005
●阀门检验：GB/T13927-2008或API598
●温度范围：PTFE(-20℃～150℃)、RPTFE(-40℃～250℃)
●控制电源：DC24V/AC220V。
主要技术参数
公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量软密封：零泄漏；硬密封：≤额定流量的10-5
阀体形式两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 “O”型球形阀芯
密封填料聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式法兰、焊接、螺纹
流量特性近似快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
适用温度密封面
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃

产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
（3）阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
（4）阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
感谢您一贯对我们的支持,如果您对我们的气动开关球阀等阀门产品需要进一步的了解----欢迎访问我们的网站：http://www.cnyxvalve.com
