一、概述
1.1 主要用途及适用范围

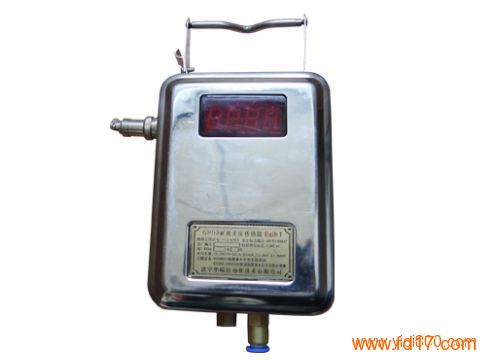

GPD2矿用差压传感器,以下简称传感器，主要用于对煤矿通风巷道等地的差压进行续监测 。
传感器能在具有瓦斯、煤尘爆炸的矿井内工作。
1.2 使用环境条件与工作条件
1) 环境温度为 0～40℃；
2) 海拔高度不超过2000m;
3) 环境大气压为 80kPa～106kPa ；
4) 周围空气相对湿度不大于95％(25℃时)；
5) 有爆炸性气体混和物，但无显著震动和冲击、无破坏绝缘的腐蚀性气体或蒸汽的环境中；
6) 在无滴水的地方。
1.3 防爆类型：矿用本质安全型，
防暴标志：ExibI。
1.4 外形尺寸：270mm*183mm*82mm ；
重 量：约2 kg
1.5 本安参数：
Ui: DC24.5V , Ii: 85mA , Ci : 0uF , Li :0mH 。
二、结构特征
外壳采用不锈钢，小巧美观。
三、主要性能和技术参数
3.1 显示：传感器以Pa表示测量值，采用数字式显示，显示分辨率为10Pa；
3.2 差压测量范围：0-2000Pa；
3.3 基本误差：在 0～2KPa的范围内，传感器基本误差. ≤±2%；
3.4 过载性能：传感器要具有承受1.25倍最大量程的过载性能；
3.5 密封性：传感器的测量部分经密封性试验后，压力下降不得超过2%，并不得有损坏现象。
3.6 回程误差：传感器的回程误差≤±2%；；
3.7 重复性：传感器的重复性误差≤±2%；。
3.8 输出信号制式：频率型（200～1000）Hz ，脉冲宽度≥0.3ms，电平0～5V，电流≤5mA；
传输距离： 输出信号传输距离，2Km；无源本案开关信号输出。
（传感器使用单芯电缆截面积为1.5mm2，传感器与分站和电源的传送距离2km，电缆模拟参数按R＝12.8Ω/单芯、L＝0.8mH/km单芯、C＝0.06μF/km计算。）
四、成套性
1 传感器主机 l台
2、使用说明书 一份
3、合格证 一份
4、装箱单 一份
|
