アラーム?メロディ

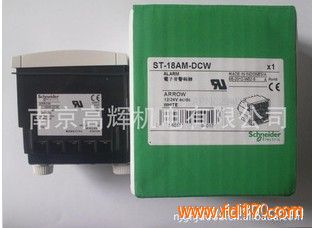

ST-18AM
POINT
?新音5音を含む１６音色を内蔵し、バイナリ入力で、１５音の音色を外部信号により制御できるマルチサウンドタイプです。
?４ビット入力はＡ～Ｏの１５グループの中から選べます。また音色の設定、音量調節（０～90ｄＢ）は前面操作で簡単に行えます。
?コンパクトサイズで制御盤埋込取り付けに最適です。ＤＩＮ（７２×７２）規格取り付け。
?外部接点回路は無電圧回路で、Ｐ．Ｌ．Ｃ．（ＮＰＮオープンコレクタ）による直接駆動が可能です。
?耐振性は、ＪＩＳ Ｄ１６０１段階７０（７０ｍ／ｓ２）クリア。
?保護特性ＩＰ５４（盤面に取り付け時）粉塵や水のかかる場所でも使用可能です。
?前面パネル部は、黒とホワイトグレーの２色から選べます。
?IEC?EN規格適合品です。EU諸国への輸出に際し、ＣＥマーキングが必要な機器へも安心してご使用いただけます。（対象品：ＤＣタイプ（ＮＰＮ）のみ）
【製品群】
【外観寸法図?取付図?結線図（ＰＤＦ）】
ST-18AM_1.pdf
0.4 M
【外観寸法図（ＤＸＦ）】
ST-18AM_3.dxf
0.9 M
【仕様表】
定格
電源電圧
(▲1) 色調 型式 消費電力 信号線
接点容量 音圧
???? 電子音 製品
質量 参考
標準価格 備考
NPN AC/DC12V 黒 ST-18AM-DCB 1.9W/1.4W DC12V以上
10mA以上 最大90dB
(1m前方)
(▲2) 音色一覧
(▲4) 180g \8,600-
AC/DC24V 4.8W/3.0W
AC110V ST-18AM-ACB 2.4W 260g \9,200-
AC220V 2.6W
AC/DC12V ????
???? ST-18AM-DCW 1.9W/1.4W 180g \8,600-
AC/DC24V 4.8W/3.0W
AC110V ST-18AM-ACW 2.4W 260g \9,200-
AC220V 2.6W
PNP AC/DC12V 黒 ST-18AM-DCB-P 1.9W/1.4W 電源電圧以上
10mA以上 180g \8,600- 受注生産品
(▲5)
AC/DC24V 4.8W/3.0W
AC/DC12V ????
???? ST-18AM-DCW-P 1.9W/1.4W
AC/DC24V 4.8W/3.0W
IP 定格出力 定格時間 使用温度範囲 使用湿度範囲 材質/色調
IP54
(埋込取付時)
(▲6) 0.2W 連続 -20℃～50℃ 35%～85%RH
(結露なきこと) 本体：ＡＢＳ樹脂（黒）
前面パネル：ＡＢＳ樹脂
（黒またはホワイトグレー）
取付金具：ＳＰＣＣ
（３価クロムクロメートメッキ）
(▲1)ＳＴ－１８ＡＭは、１２／２４Ｖまたは、１１０／２２０Ｖの切り替えを、端子台で行います。ご使用の電圧と、接続した端子台をご確認の上、何れか１電源のみご使用ください。
(▲2)記載の音圧レベルは、本体前面の前方1ｍでの最大音圧です。音色、電圧変動、取り付け状態により変化するため、表記の音圧より低くなる場合があります。
(▲3)複数台を同時に使用される場合、同時に再生開始しても同期しません。
(▲4)従来の音色名と同一でも、改良のため音質が多少異なる場合があります。
(▲5)受注生産品です。納期については株式会社デジタル シグナリング販売事業部までお問い合わせください。
(▲6)盤取付け時に前面パネル前方からの特性を示します。 |
