西安上太仪表专业研发、生产及销售高品质靶式流量计，品质丰富，系列齐全，欢迎致电洽谈。靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段。
【靶式流量计产品原理】

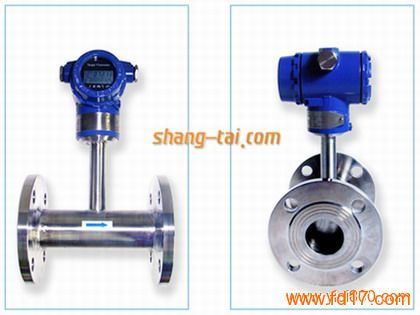

SBL系列智能电容式靶式流量计是在传统力传感器的基础上，随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计，具有很高的灵敏度、准确度，量程范围宽。
当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
Cd——物体阻力系数
A ——阻流件对测量管轴向投影面积(mm2)
ρ ——工况下介质密度（kg/m3）
v ——介质在测量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：
V=KF，由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。
STF系列智能靶式流量计以其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。
◆ 管径范围宽：Φ10~Φ2000至更大；
◆ 温度范围广：-196 ~ 500℃；
◆ 适用多种介质：气体、液体（包括高粘度液体、原油、浆体）、蒸汽；
◆ 适用于低流速介质，其可测量最低流速为0.08m/s。
【流量计产品参数】
产品名称 SBL靶式流量计
适用介质 气体、蒸汽、液体、脏污介质（如煤气）、粘稠介质（重油、原油等）流量计量
管径(DN) DN15～DN6000mm至更大
公称压力 0.6～42MPa （指连接法兰公称压力，非介质的工作压力）
工况温度 -20～+500℃（需更高温度请与工厂联系）
测量精度 ±0.2～±1.5%FS
量程范围 1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
壳体材质 碳钢；不锈钢；
供电方式 内置3.6VDC锂电池（可用两年）；外供24VDC；
输出信号 4～20mA二线制；脉冲0～1000HZ；RS485
防护等级 IP65；IP67
防爆标志 本安型ExiallCT4；隔爆型ExdllCT4
表头显示 累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
连接方式 管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
安装要求 可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
特殊连接 螺纹式；对夹式；在线拆装式；（需特殊连接定货时请说明）
【靶式流量计产品特点】
◆ 采用先进的第三代电容式力传感器，性能可靠，精度、灵敏度高；
◆ 耐脏污，不堵塞，抗振动、电磁干扰，抗杂质能力特强；
◆ 无可动部件，耐脏污，一体式智能显示，安装简便免维护；
◆ 压力损失小，仅为标准孔板的1/2△P左右；
◆ 适用介质范围广：能准确测量各种温度下的气体、液体、蒸汽流量，可测二相流；
◆ 可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
◆ 整机全密封无死角，无任何泄漏点，可耐42MPa高压；
◆ 传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
◆ 具有多种安装方式供选择，安装简单，费用低；
◆ 具有一体化温度、压力补偿，直接输出质量或标方；
◆ 具有可选小信号切除、非线性修正、滤波时间可选择；
◆ 计量准确，精度可达到0.2~1.5%；
◆ 重复性好，一般为0.05～0.08%，测量快速；
◆ 仪表内设自检程序，故障现象一目了然；
◆ 多种输出形式，能远传各种参数；
◆ 抗震动性强，一定范围内可测脉动流。
【生产能力】年产一万套
【公司网站】www.shang-tai.com, www.styb.cn
【销售热线】029-84211211，13759878187
西安上太仪表感谢您关注本公司产品！依托古都西安坚实的工业基础、强大的科研能力，汇集西部尖端人才，上太人以“严谨、务实、创新”为理念，为客户奉献行业精品。我们郑重承诺，本公司产品从出厂之日起12个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，并提供终身维护服务。 |
