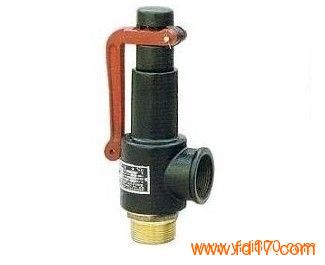

A27W-10T弹簧式安全阀
A27W-10T弹簧式安全阀适用于公称压力1MPa范围以内,工作温度≤200°C，介质为空气，蒸汽或水的压力容器，工业设备和管道上，作为防止超压的一种保护装置。A27W-10T弹簧式安全阀,铸铁安全阀主要分为DN15-DN80。A27W-10T弹簧式安全阀,铸铁安全阀主要压力1.0MPa-2.5MPa.阀体材料也有很多种，有铸铁和铸钢，黄铜，不锈钢，也有不同的体和不同的心分开的材料生产而成，专业安全阀，优质弹簧式安全阀生产商，精心制造，细心检验，用心服务是禹轩安全阀的承诺。
结构图
弹簧式安全阀主要零件材料
零件名称 材料 零件名称 材料
阀盖，保护罩 KT30-6 弹簧 60SMn
阀体，阀瓣，阀杆 ZHMn58-2-2 拉手 A3或KT30-6
调节螺套，锁紧螺母 黄铜
弹簧式安全阀主要结构尺寸 单位：mm
公称通径
DN R do S H= L1 L G 重量
Kg
15 1/2” 16 30 176 54 35 1/2” 1
20 3/4” 20 34 189 59 37 3/4” 1.2
25 1” 25 40 221 70 42 1” 1.7
32 11/4” 31 48 247 83 45 11/4” 2.1
40 11/2” 37 56 269 89 55 11/2” 3
50 2” 48 66 305 104 67 2” 4.7
65 21/2” 62 86 362 116 76 21/2” 9
80 3” 73 98 383 125 84 3” 11.5
|
