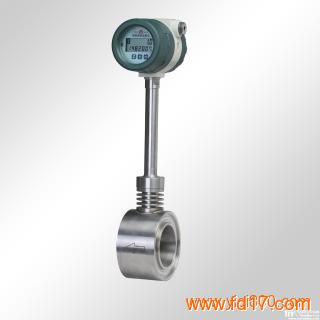

一、涡街流量计产品介绍
采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
该涡街流量计具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
二、涡街流量计工作原理
涡街是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d
式中：f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。
三、涡街流量计产品特点
●安装简便，维护十分方便；
●结构简单牢固，无可动部件，长期运行十分可靠；
● 量程范围宽，量程比可达1：15；
● 压力损失小，运行费用低，更具节能意义；
● 应用范围广，液体、气体、蒸汽均可测量；
● 检定周期长，一般为两年；
● 在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
● 可现场显示，也可远距离传输，还可与计算机控制系统联网；
● 检测探头不直接接触被测介质，性能更稳定。
四、涡街流量计技术参数
温度范围：压电式-40℃~350℃ 电容式-60℃~450℃
压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做范 围 度：正常范围1：10 扩展后范围1：15
压力损失系数：Cd≤2.6
系统测量精度：液体、气体 示值的±1%
蒸 汽 示值的±1.5%
插入式流量计 示值的±2.5%
供电电压：传感器 +12VDC 或+24VDC 变送器 +24VDC
现场显示型 仪表自带3.6V锂电池
输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器 两线制4 ~ 20mA.DC电流信号
允许振动加速度：压电式 ≤0.2g 电容式 ≤1.0g
环境温度：传感器 -30℃ ~ 65℃
变送器、现场显示 -10℃ ~ 50℃
环境湿度：相对湿度5 ~ 85%
信号远传距离：≤500m
信号线接口：内螺纹M20×1.5
直管段长度：上游≥10D 下游≥5D
防爆等级：( ia )ⅡCT2 - T5本安防爆
防护等级：普通型 IP65 潜水型IP68
仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。
测量介质：液体、气体、蒸汽
|
