重庆合像水平仪的一级代理商

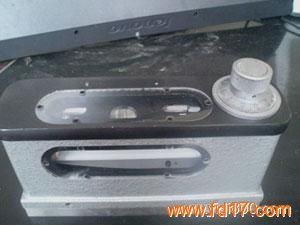

放大图片	产品型号：	齐全
	产品品牌：	泊重
	当前价格：	面议
	最小起订：	不限
	供货总量：	不限
	所在地：	河北沧州市
	发布时间：	2020-08-20 19:55

	查看更多其它仪器配件供应信息

泊头市量具集团

联系人：张女士女士((销售))

电话：0317-8179196

手机：13127337536

传真：0317-8179616

地址：泊头开发区

邮编：062150

网址：http://www.fd17.com/bozhong/

E-mail：848743718@qq.com

详细信息

一、合像水平仪性能：主要用于测量零件表面的直线度和平面度，并用于设备安装位置的正确性及较小倾角的测量规格：165mm .精度：0.01mm/m
用途：合象水平仪广泛应用于精密机械工业中，测量机件表面的平面度、直线度和设备安装位置的正确度，同时还可用于测量工件的微小倾角。
二、合像水平仪技术数据：
刻度盘分划值：0.01mm/m
最大测量范围正负：5mm/m
示值误差：正负1mm/m范围内正负0.01mm/m
全部测量范围内正负0.02mm/m
工作面平面性偏差：0.003mm
水准器格值：0.1mm/m
附件：合象水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V形工作面的底座等主要部件组成。概况：该仪器广泛应用于测量平面和元柱面对水平方向的倾斜度，以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备按装位置的正确度。
技术参数： 1、刻度分划值 :0.01毫米/米。2、最大测量范围 :0~10毫米/米。3、示值误差： ±1毫米/米范围内:±0.01毫米/米;全部测量范围内：±0.02毫米/米。4、工作面平面性偏差：0.003毫米。5、水准器格值：0.1毫米/米。6、工作面(长×宽)；165×48毫米。7、仪器净重；2公斤。其他：合象水平仪是利用棱镜将水准器中的气汽象符合放大，来提高读数的精确度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米/米时，就可精确的在合象仪中读出。（在合象水平仪中水准器主要是起指零的作用。）
技术要求：

1、合像水平仪工作面上不得有锈迹、碰伤、划伤等缺陷及其他影响使用的缺陷。

2、喷漆表面应美观，不得有脱漆、划伤等缺陷，其他裸露非工作面不得有锈蚀等明显缺陷。

3、测微螺杆在转动时应顺畅，不得有卡住或跳动现象。

当测微螺杆均匀转动时，气泡在水准泡内移动应平稳，无停滞和跳动现象。

以上是为您详细介绍的合像水平仪的性能与技术要求，欲了解我公司其他铸铁平板平台，检验棒，镁铝尺类工量具产品请登陆我公司官方网站：http://www.liangjujituan.com
