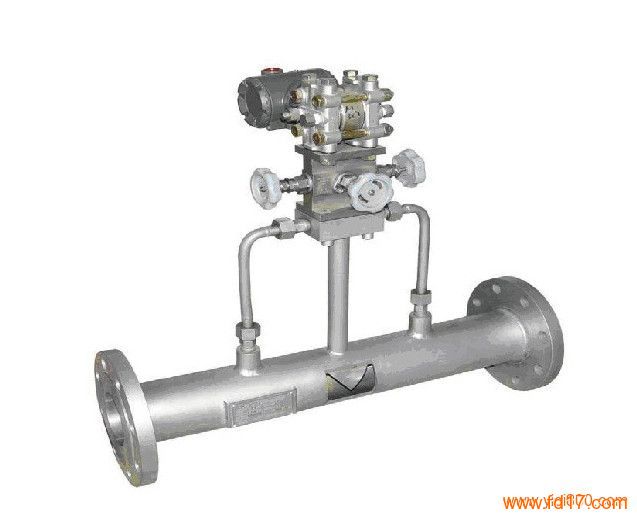

差压式LX型楔形流量计

放大图片	产品型号：	LX型
	产品品牌：	宏业
	当前价格：	面议
	最小起订：	1台
	供货总量：	1000
	所在地：	河北沧州市
	发布时间：	2025-11-27 08:09

	查看更多流量仪表供应信息

河北宏业永泰流体机械股份有限公司

联系人：胡女士女士((市场部销售))

电话：0317-5562835-666

手机：

传真：0317-8288812

地址：河北省泊头市南仓街461号

邮编：062150

网址：http://www.fd17.com/anjihongye/

E-mail：1317695278@qq.com

详细信息

一、概述
LX型楔形流量计是我公司生产的差压式流量测量仪表， LX系列产品可以满足大多数流体的测量要求，它结构简单、性能可靠、安装使用方便、价格便宜。被广泛用于清洁液体、高粘度流体、腐蚀性流体、浆液、各种气体包括空气、蒸汽、脏污煤气和天然气等的测量。在管道雷诺数小至500或介质粘度高达500mPa.s的情况下也可使用。楔形流量计更理想地适用于传统流量仪表无法胜任的场合。其高精度、宽范围度和适用范围之广是无与伦比的。

二、工作原理
    LX楔形流量计的工作原理是基于能量守恒定律——伯努利方程和流动连续性方程。当流体流经V形节流件（又称楔形流阻或楔块）与测量管内壁所形成的弓形通道时，  在节流件的上、下游侧产生一差压，该差压的平方根在一定雷诺数范围内（500-106）正比于质量或体积流量，不同的弓形高度h与管道直径D的比（楔形比h/D）来确定不同的流量测量范围。

三、技术参数
1．准确度：优于±0.5%读数(标定)
2．重复性： ±0.2%读数
3．范围度： 10：1或更宽
4．压力损失：测量差压的1/5左右（约为孔板的1/3）
5．适测介质：各类液体、气体及蒸汽
6．雷诺数适用范围： 500—1×106 （低雷诺数下测量时，范围度相对缩小，流出系数的不确定度相对增大）
7．被测液体粘度：500mPa.s，或更高
8．耐介质压力： 5MPa以下，也可高于5MPa
9．耐介质温度： 400°C以下（用户特殊定货，也可提供耐更高温的产品）
10．适用的管径： DN15 mm—DN300 mm  (用户特殊定货，也可提供大于DN300 mm
                 的产品)
11．楔形比h/D： 0.2，0.3，0.4，0.5
12．长期稳定性： ±0.2%F.S/Y

四、性能特点
1. 准确度高，重复性好，配置高精度差压变送器可实现流量的精确测量。
2. 测量稳定性好，流量系数长期保持恒定，检定周期长。
3. 结构简单、可靠性高、使用寿命长。抗磨损免维护（无可动部件）。
4. 对介质适应能力强，能测量高、低压流体，除一般气体、液体、蒸汽外，特别适用于高粘度流体、浆液、腐蚀性、易结晶、含悬浮物多的流体及脏污的流体，无节流件的“积污”和取压口的堵塞问题。
5. 测量范围度(量程比)宽, 不用二次表软件修正即可达到10：1。
6. 相比同级别的文丘里管更精巧。
7. 对安装直管段要求低，能有效避免或减少测量系统的附加测量不确定度。
8. 压力损失小，节约能源。

五、楔形传感器和差压变送器组成
依照用户要求，利用楔形传感器和差压变送器组成流量检测仪表供货分为二类：
1．楔形传感器
    只提供差压信号的检测部分(楔形流阻及测量管道)，不提供差压变送器、三阀组，阀门和流量显示部分，输出信号为差压，由用户自己进行配套。
2．楔形流量计
由楔形传感器和差压变送器组成。有分体型安装和一体型安装两种结构。
    分体型安装由独立的楔形传感器和差压变送器组成，楔形传感器和差压变送器之间的引压管连接由用户自己完成，而差压变送器可以配套供应。
一体型安装是产品出厂时己将差压变送器、三阀组，阀门等与楔形传感器连接成一体，用户购买一体型楔形流量计后，使用时不需再连接引压管。若需配接相应的流量积算器、压力变送器和温度变送器可以配套供应。（具体配置根据客户要求和工况决定）
