(使用产品前,请仔细阅读说明书,以便正确使用,请妥善保存,以便随时参考)
一、产品概述

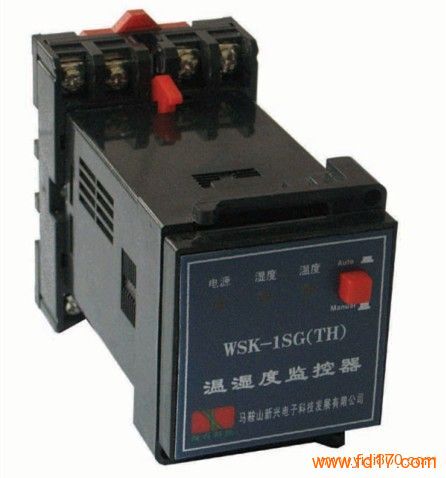

欢迎您选择由马鞍山新兴电子科技发展有限公司专业为您设计、生产的WSK-SG（TH）系列精密温湿度控制器。该系列控制器是我公司借鉴国外同类产品为保证电力电器良好的运行环境自行研制开发的新一代精密温湿度控制器，且被广泛应用于电力电子行业。产品主要用于电力设备（如：户外端子箱、控制柜、手车式开关柜、中置柜、环网柜、地下变电站、箱变、断路器机构箱、仪表箱等）和需要对湿度进行控制的场合。产品具有精密度高、敏感性强、响应速度快、抗污染能力强、可靠性高、稳定性好、使用寿命长；且外形美观、安装方便等特点。
二、主要技术指标
电源 AC220V±10%
工作频率 50Hz
控制方式 手动控制/自动控制，温度可设定
控制回路 二路控制（可控制风机和加热装置）
输出方式 有源输出 5A
温湿度启控 温度 5°C
湿度 80%RH
使用环境 温度 -20°C～70°C
湿度 < 95%RH
测量精度 ±3°C
抗干扰 4.0KV/M
整机功耗 < 3W
外形尺寸(mm) 48X48X78
开孔尺寸（mm） 45X45
三、接线说明
1—2 接湿度传感器
7—8 接温度传感器
5—6 接电源（AC220V）
3—4 接湿度负载
9—10 接温度负载
四、安装说明
面板式安装。先将柜体面板开45X45mm正方形孔，然后将控制器上固定外卡拔出后，把控制器插入柜体孔内，再用固定外卡从控制器尾部装上并将控制器卡牢在柜体门板上即可。（注：请仔细检查接线是否正确，确认接线无误后方可通电。）
五、使用方法
1、请参照接线图连接好温度传感器，湿度传感器，湿度负载（加热器）
温度负载（升温型接加热器，降温型接风机）。
2、口（或开水靠近，使蒸汽进入）近距离连续吹湿度传感器，加热器 应能正常启动加热，面板指示灯应能正确指示负载工作情况。
3、将温度传感器置入5度环境内，温度指示灯点亮，同时启动加热负载开始工作。
六、配套负载
我们推荐使用：AC220V 50Hz
1、铝合金梳状加热器，功率50W、100W、150W、200W、300W、500W
2、风扇，功率，体积根据需要自定。
七、产品订购需知
用户根据需求，须在订货单中注明以下事项：
1、产品型号、数量、传感器引线长度（标准配置2.0米）
2、产品安装方式、负载带动功率
3、收货单位名称、收货人、地址、邮编、联系电话等
4、货物运输方式：邮政快递、航空速递、铁路快运、汽车运输等
5、开具增值税发票所需要填写项。
|
