EDY开关柜智能操控装置触头测温制造销售 EDY开关柜智能操控装置触头测温销售热线：0731-23258123 全天24小时热线：15115304800

产品介绍：

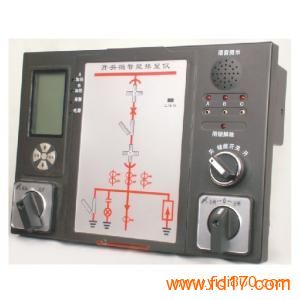

EDY开关柜智能操控装置触头测温

1、产品概述

全新概念的开关柜智能操控装置。产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。

2、技术指标

    工作温度：－20～＋65℃

工作湿度：≤95％RH

介质强度：≥AC2000V

绝缘性能：≥100MΩ

抗电磁干扰性能：符合IEC255－22的标准规定

工作电源：两路输入，具备自动切换

电源切换时间：≤0.3秒

工作电压：AC85～265V/DC220V

动态闪烁频率：两次/秒

湿度测量范围：20%～100%RH

温度测量范围：－20＋80℃

湿度测量精度：±3.0%RH

触头/电缆搭接头测温范围：0℃～＋120℃

温度测量精度： ±1℃

响应时间：≤2s

人体接近感应时间：≤3秒

人体接近语音提示时间：0～29秒

开关量输入端子和LED数码显示关联关系：动态配置

通讯方式：RS485

通讯波特率：9600bps

数据格式：8个数据位 1个终止位无奇偶校验

3、模拟显示部分

01断路器合指示

02断路器分指示

03(1)、03(2)工作位置指示

04(1)、04(2)试验位置指示

05接地开关合指示

06接地开关分指示

07储能指示

08温湿度设置及数字显示

09加热报警指示

10带电显示及闭锁

11操作键盘

12储能旋钮

13远方/就地转换开关

14分/合闸转换开关

15液晶显示界面

3．1断路器状态显示

断路器合闸并且分闸回路完好时，红色01模拟条发光；

断路器分闸并且合闸回路完好时，绿色02模拟条发光；

3．3接地开关位置显示

无源接点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06 水平模拟条发光，显示接地开关分闸。

3．4弹簧储能显示

    无源触点闭合，黄色07 指示发光，显示断路器已储能。

3．5带电显示及闭锁功能

    1、LED启辉电压（KV）：额定相电压×0.15-0.65

    2、闭锁启控电压（KV）：额定相电压 ×0.65

    3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

3．6自动加热除湿控制及温湿度数字显示功能

　      可带1路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度小于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥40℃时，无条件停止加热，防止过热损伤；当加热断器线时，断线报警输出。

3．7供电源为交直流电源

3．8人体感应探头

　    当有人站在柜前停留时，自动启动柜内照明、送电时带有语音提示。

3．9智能语音防误提示功能

    1、当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。

    2、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。

    3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。

    4、当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。

3．10分合闸功能

        装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。

3．11 触点及电缆测温功能

可以同时测量6点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出跳闸或告警信号。

附图：触头/电缆搭接头测温安装说明

1）测温单元结构

触头/电缆搭接头电气接点温度在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块组合而成。

2）装配

测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装，测温采集模块分别安装在进线室和出线室柜壁上，测温发射模块与测温采集模块尽量不要遮挡，两个测温采集模块为串行联接。

测温发射模块：颜色为灰色，进线室为（A1、b1、C1），出线室为（A2、b2、C2）。
