供应-数控立式加工中心

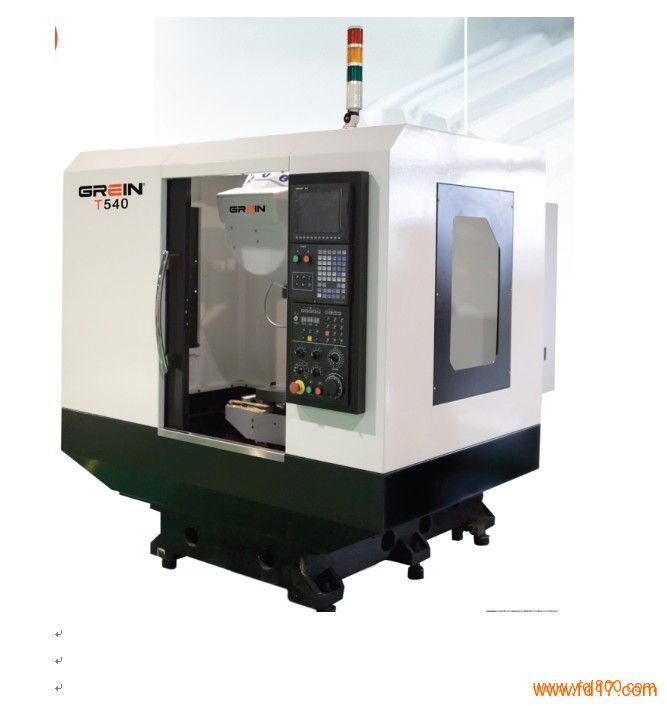

放大图片	产品型号：	T540
	产品品牌：	高瑞数控
	当前价格：	310000元/台
	最小起订：	1台
	供货总量：	20
	所在地：	江苏苏州市
	发布时间：	2012-06-30 15:39

	查看更多其它专用仪器供应信息

苏州高瑞实业有限公司

联系人：鲍明明先生((销售))

电话：0512-89991030

手机：15050107855

传真：0512-65438266

地址：苏州市吴中区双清街道2号

邮编：215000

网址：http://www.fd17.com/gaorui186723/

E-mail：1967344423@qq.com

详细信息

1、设备技术描述
T540是一台中小型规格的全线规立式加工中心，采用机电一体化设计，造型美观大方，可进行精密切削。工件一次装夹后机床可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工，选配增加数控回转工作台后，可以进行复杂零件的4轴／5轴加工。
本机适用于中、小型箱体类、板类、盘类、壳体类等复杂零件的多品种加工，广泛应用于汽车零部件、模具、阀门、工程机械、IT设备、光学设备、医疗设备及航空航天等行业。

整　机：整机采用立柱固定，十字滑台移动结构。整机具有高刚性、高稳定性和高可靠性。机床具备自动排屑功能及大流量冲屑功能。全封闭防护造型美观，操作、维修方便。
主轴箱：采用台湾的高速主轴单元，主轴采用BT40规格，具备中心吹气功能。
刀　库：刀库采用台湾的前置式刀库，质量可靠，性能稳定。刀库容量为16把刀，换刀时间快。
驱　动：三轴电机与高精度滚珠丝杠采用直接连接驱动的方式，滚珠丝杠经过预拉伸安装，以进一步提高传动刚性及定位精度。三个直线坐标轴均采用直线滚动导轨，机床高速进给时震动小，低速进给时无爬行，并且有很高的精度稳定性。
系　统：配备高性能Mitsubish数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。

机床所有零部件加工、装配成品质量符合产品图纸及相关技术要求，其安全标准符合GB15760-2004《金属切削机床安全防护通用技术条件》的有关规定，其精度标准符合GB/T17421-2000《机床检验通则》及JB/T8771－1998《加工中心检验条件》的有关规定。

2、机床参数与配置
2.1、基本参数
名称单位参数备注
加工
范围三轴行程（X/Y/Z） mm 500×400×300
主轴中心线至立柱导轨面距离 mm 450
主轴鼻端至工作台面距离 mm 155~455
工
作
台工作台尺寸（长×宽） mm 600×400
最大承载 kg 250
T型槽槽数× 槽宽×间距 3-14×100
主
轴主轴转速 rpm 12000
主轴锥孔 BT30
主轴电机功率 kW 3.7/5.5
速
度快速移动速度（X/Y/Z轴） m/min 48/48/48
切削进给速度 mm/min 1~10000
ATC
自
动
换
刀刀具数量把 16
刀具最大直径/长度/重量 Æ60mm/250mm/3Kg
刀具最大直径（放满刀/空邻刀） mm Æ60/Æ80
刀具选刀方式任意/顺序选择
相邻刀具交换时间（刀-刀） S 0.35
机床
精度定位精度（X/Y/Z） mm ±0.O05
重复定位精度（X/Y/Z） mm ±0.O03
其
它气源 6~8bar
机床电气总容量 kVA 13
冷却箱容积 L 180
机床外型尺寸（长×宽×高） mm 1800×2100×2600
机床重量 kg 3000
