CTBZ-4Q保护原理
电流互感器(CT)在电力系统中,广泛用于一次测量与控制.电流互感器的二次侧近似短路状态,输出极小的电压.运行中如果二次侧开路,或一次侧绕组过异常电流(如雷电流、谐振电流、电容充电电流等），都会在二次测产生数千伏甚至上万伏的过电压。这不仅给二次侧系统绝缘造成危害，还会使电流互感器过激而烧毁，甚至危及工作人员的生命安全。

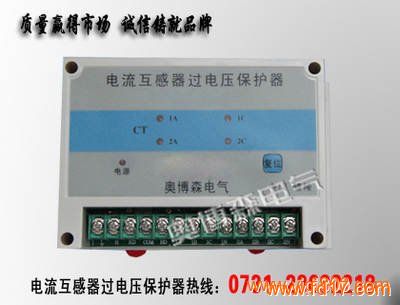

电流互感器保护器是多回路保护器。安装在机柜内。保护器本身有复位按钮，有远程复位端子（J1、J2)可以延伸到操作部位。（即将其两点短路）。
CTBZ-4Q 测试方法
用调压器将电压调至170V±10%，模拟互感器开路电压，用灯泡模拟互感器负载，可控硅导通，灯泡亮，保护功能起作用。继电器（K1、K2）闭合，驱动报警或联动。用复位按钮或J1、J2清楚记忆，释放可控硅和继电器。
CTBZ-4Q 产品技术指标
CTBZ-4Q 电源:交直流85~265V 50HZ
CTBZ-4Q 使用环境: 湿度≤85%RH
CTBZ-4Q 使用环境:温度-10℃~70℃
CTBZ-4Q 功耗: ≤2W
CTBZ-4Q 正常漏电电流:＜＜1mA
CTBZ-4Q 导通电压Us:170V±10%
CTBZ-4Q 导通时间Ts:Ts≤20mS
CTBZ-4Q 触点容量:AC220V,5A
CTBZ-4Q 安装方式:面板式
CTBZ-4Q 安装孔径:2.5mm
CTBZ-4Q 开孔尺寸:67.5*67.5mm
CTBZ-4Q 维护
1保护器按要求安装后不需要调整，既可自动对电网进行保护。
2、工作指示灯亮时，说明保护器工作正常；当故障灯A、B、C亮时，说明该绕组电流互感器故障，故障排除后将其复位，即可重复使用，动作寿命可达万次之多。
CTBZ-4Q 注意事项
1、请勿将输入端1、2两脚间的电源接错，接入380V电压会使该装置损坏。
2、开关柜在试验时，与CT二次保护器未正常工作，有大电流或大电压通过时会烧毁该装置
3、安装时要断开电源。
CTBZ-4Q 质保范围
1、产品本身的质量问题。
2、开箱时，设备运输过程的损坏。以下情况不再质保范围内：人为破坏。水灾等自然原因，人力不可抗拒等因素造成的损坏。没有按照产品说明书资料的正确指引安装及使用造成的损坏。超出技术指标的产品应用所造成的损坏。擅自打开设备，不在保修范围之内。
