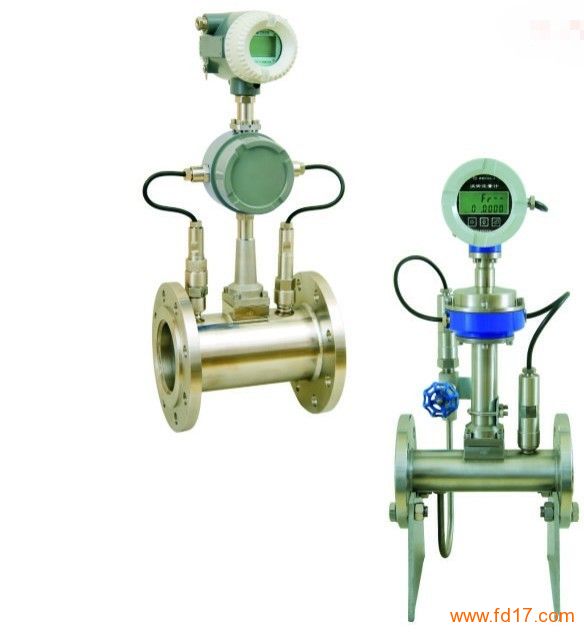

L09L-WJ一体式涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。 旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部(或后面)的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发整形处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。
传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用最新微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。
使用条件及参数
环境温度：-40～55℃;
相对湿度: 5％～90％;
大气压力: 86～106ｋＰａ;
被测流体是单相流体或可以认为是单相的流体;
技术参数
公称通径:25～300ｍｍ：（大于300mm为插入式结构）；
公称压力:2.5ＭＰａ、4.0ＭＰａ;
测量介质:液体、气体、蒸汽;
精度等级:0.5、1.0、1.5级：（插入式结构为2.5级）；
介质温度:-40～+350℃;
本体材质:1Ｃr18Ｎi9Ｔi;
重复性:≤0.2％;
供电电源: 3.6V锂电池或24ＶDC，远传为24ＶＤＣ
连接方式:法兰卡装式(大于300mm为插入式结构)
|
