参 照 标 准
本产品满足GB2423.1－2001试验A《高温试验方法》; GB2423.2－2001试验B《低温试验方法》以及其它相关标准的要求。严格按GB 10592?89《高低温试验箱技术条件》进行设计制造，可进行相应高、低温环境试验。
主要技术参数

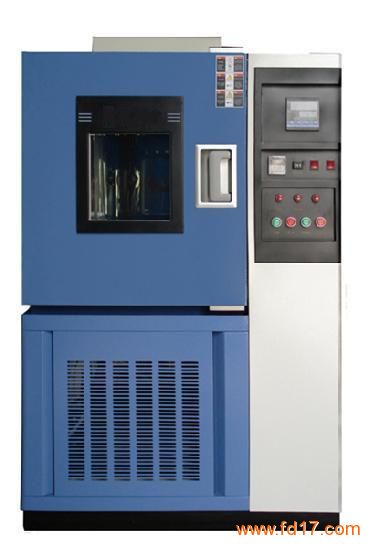

型号： GDW－100D型
工作室尺寸（D×W×H）： 450×450×500?
外型尺寸（D×W×H）： 1150×900×1750?
温度范围： －60℃～130℃
温度均匀度： ≤ 2℃ （空载时）
温度波动度： ±0.5℃ （空载时）
温度偏差： ≤±2℃
升降温速率： 0.7℃～1.0℃/min （空载时）
时间设定范围： 0～999 小时
结构设计简介
本高低温试验设备选用优质材料，使用先进的加工设备加工成型，外壳表面进行喷塑处理，美观，平整。颜色搭配协调，圆弧型设计，线条流畅自然。内胆设计成在工作时是一个密闭空间，选用进口优质不锈钢板制作。室内的样品架及其它附件配件均为不锈钢材料制作，设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。并且，该设备具有容易安装、操作简单，易于日常维护等特点。
设备外壳采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；
内胆为SUS304优质不锈钢板；
保温材质:高密度玻璃纤维棉，确保保温性能，维持室内平衡稳定的温度；
箱门设置透明窗口，用以观测室内试样的变化。观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜，具有透明、隔热、不易产生蒸汽结霜等优点；
搅拌系统采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定；
设备的门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。大门内板材料为不锈钢制成，并采用无反作用门把手，操作更容易；
测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数可根据客户指示)；
设备的制冷系统安装在底部，压缩机采用法国进口泰康牌，以确保制冷效果及可靠性
机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，最后将脚轮固定；
设备的控制部分设计在设备的右侧，分布有温控仪、控制开关等，操作方便，简单，易于维护。
控 制 系 统
温度控制采用进口数显触摸按键，P . I . D系统同频道协调控制；
精度：0.1℃(显示范围)；解析度：±0.1℃；
感温传感器：PT100铂电阻测试器；
控制方式：热平衡调温方式；
具有自动演算的功能，可减少人为设定时所带来的不便。
设备温度控制部分采用智能型高精度数显PID微电脑控制仪表进行控制，薄膜式按键，触控式设定、数位及直接显示，温度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益。温度控制均采用P . I . D ＋S . S . R，系统同频道协调控制，可提高控制元件与界面使用之稳定性及寿命。具有P . I . D 自动演算之功能，可减少人为设定时带来之不便。设备在运转或设定中，如发生错误时，会提供警示迅号。
设备的时间控制器控制试验所需的时间，操作简单。当设备运行到达设定时间时，自动停止试验，并自动进入温度平衡状态。
加 热 系 统
加热采用远红外镍铬合金高速加温电热丝；
高温完全独立系统，不影响低温试验；
温度控制采用P . I . D ＋S . S . R，系统同频道协调控制；
温度控制输出功率由微电脑演算，以达高精度及高效率之用电效益。
制 冷 系 统
压缩机：全封闭法国泰康；
制冷方式：机械制冷；
冷凝方式：强制风冷；
制冷剂：R404A（环保型）；
全系统管路均作通气加压48H捡漏测试；
加温、降温系统完全独立；
内螺旋式冷媒铜管；
斜率式蒸发器；
干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件；
保 护 系 统
整体设备超温；
风机过热保护；
整体设备欠相/逆相；
制冷系统过载；
制冷机组超压；
整体设备定时；
其它还有漏电、运行指示，故障报警后自动停机等保护。
设备使用条件
环境温度：5℃～＋28℃（24小时内平均温度≤28℃）
环境湿度：≤85%
电源要求：AC380（ ±10%）V/50HZ 三相五线制
预装容量：5KW
|
