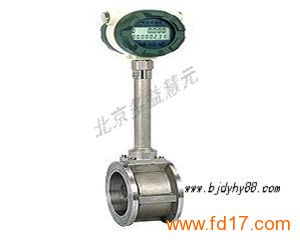

LUGB智能涡街流量计福建选型
概述
LUGB型系列涡街流量计是多元引进吸收美国技术,研发生产的一种用与测量液体、气体和蒸汽的流量计.本公司LUGB型涡街流量计在产品研发设计上专业致力于中国工业液体、气体与蒸汽的测量.技术先进、性能稳定、精度高、漂移性小。
LUGB型系列涡街流量计是利用流体卡曼原理而研制成的新型流量计。该系列流量计具有技术成熟、应用范围广、生产成本底、生产量大、结构简单，可靠性强，准确度高，重复性好，流量范围与温度范围大，压力损失小，抗振动，耐老化等特点。
工作原理
LUGB涡街流量计的工作原理是在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街
主要技术参数
测量介质 一般气体、蒸气（饱和蒸气和过热蒸气）、天然气、液体介质：液体测量可能范围 雷诺数为5×103?7×106
正常测量范围 雷诺数为2×104?7×106
测量流速范围 液体0.5-7m/S 气体4?35m/S 蒸气7?70m/S
被测流体温度 -40℃?+280℃ 高温型：-40℃? +350℃被测流体压力 1.6、2.5、4Mpa精确度等级 1.0%表体材料 1Cr18Ni9Ti压力损失 △P+1.2×r×V2 ×10?6环境温度 -20℃?+55℃（特殊要求订货说明）环境温度 ≤90%RH大气压力 86?106Kpa外供电源 24VDC范围度 1：8?1：40阻力系数 cd?2.4防爆标志 ia II CT6信号输出 脉冲信号：三线制VH≥5V, VL≤1 V
模拟信号：二，三，四线制4∽20mA?DC（1∽5V?DC）负载电阻：250Ω∽Ω350
仪表主要分类：
无现场显示脉冲输出型：（适用与不需要现场读数，集成或远传到控制室工控机等设备上）无现场显示4-20MA电流信号输出型：（适用与不需要现场读数，集成或远传控制室PIC等远传显示）现场液晶显示瞬时累计流量、电池供电型（适用与需要现场显示，不需要远传、现场按装电源不方便的工况）电池可连续使用3年以上现场液晶显示瞬时累计流量、外供24VDC电源、输出4-20MA型：温度、压力补偿型涡街流量计（使用与对气体、蒸汽进行测量时，温度、压力不稳定的工况。或经常进行断流的工况）
涡街流量计具体选型请联系我们专业销售工程师，流量计产品详细资料请在《服务中心》下载。
|
