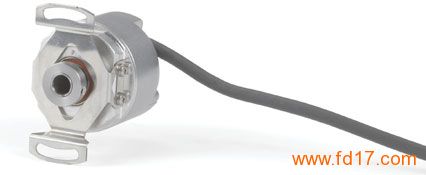

带定子联轴器的旋转编码器
尺寸紧凑
盲孔轴，Ø 6 mm
尺寸 35 mm
轴承 带内置轴承
固定 安装式定子联轴器
Measuring procedures 增量式
增量信号 TTL
线数 100 200 [250] 360 400 [500] 720 900 [1000] [1024] 1250 1500 2000 [2048] [2500] [3600]
扫描频率 ≤ 300 kHz
系统精度 1/20 der Teilungsperiode
边缘间距 a ≥ 0,39 µs
电源 5 V± 10 %
电流消耗（无负载） ≤ 120 mA
电气连接 电缆
电气连接 1 m，M23联轴器 1 m，无联轴器 5 m，M23联轴器 5 m，无联轴器
最大电缆长度 100 m
Shaft 盲孔轴
轴径 6 mm
机械允许转速 n ≤ 12000 min-1
启动扭矩（20 C） ≤ 0,001 Nm
转子惯性矩 0,5 x 10-6 kgm²
允许的轴向运动量被测轴 ± 0.5 mm
振动 55至2000 Hz ≤ 100 m/s2 (IEC 60 068-2-6)
冲击（6 ms） ≤ 1000 m/s² (EN 60 068-2-27)
最高工作温度 100°C
最低工作温度 固定敷设： -30 °C 反复弯曲： -10 °C
防护等级 IEC 60529 IP 64
重量 约 0.1 kg
|
