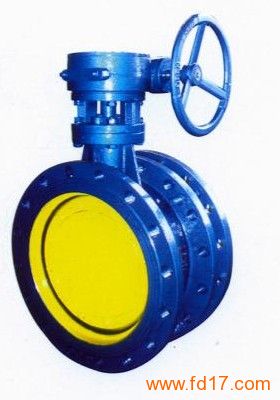

法兰伸缩蝶阀
SD343H/X法兰式伸缩蝶阀开启力矩小,灵活方便,省力节能; 三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。耐高压、耐腐蚀、耐磨损、使用寿命长等。使密封面的空间运动轨迹达到理想化,密封副相互之间无磨擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
SD343H/X法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。
SD343H/X法兰式伸缩蝶阀特点
1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。
SD343H/X法兰式伸缩蝶阀主要技术参数
公称通经DN（mm） 50～2000 50～1600
公称药理PN（MPa） 0.6 1.0 1.6
密封试验（MPa） 0.66 1.1 1.76
强度试验（MPa） 0.9 1.5 2.4
适用温度 软密封 X:-40℃～90℃;XF:-20℃～200℃
硬密封 碳钢:-29℃～425℃不锈钢-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
SD343H/X法兰式伸缩蝶阀主要零部件材料
零件名称 材料
阀体 WCB、QT450-10、不锈钢
蝶板 WCB、QT450-10、不锈钢
阀轴 2Cr13不锈钢
密封圈 橡胶
填料 柔性石墨
|
