供应高温压力变送器

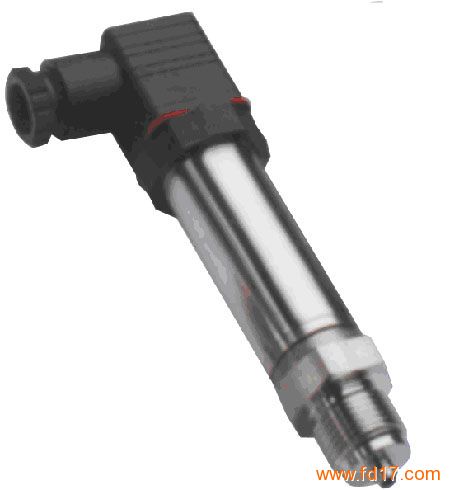

放大图片	产品型号：	GY-YZ15
	产品品牌：	国仪
	当前价格：	面议
	最小起订：	不限
	供货总量：	不限
	所在地：	江苏淮安市
	发布时间：	2009-11-09 09:29

	查看更多温度传感器供应信息

江苏国仪自动化仪表有限公司

联系人：杨建文先生((销售经理))

电话：0517-86951168

手机：13655235365

传真：-

地址：江苏金湖经济开发区361号

邮编：211600

网址：http://www.fd17.com/yangxh805/

E-mail：yangxh805@163.com

详细信息

普通的压阻式压力传感器其敏感控测惠斯顿电桥的四个力敏点阻是用集成电路工艺制造的，电阻间用PN结相互隔离。由于受到PN结耐温限制，最高使用温度仅125°C，而实际上由于PN结反向漏电流随温度的指数上升关系，在温度超过100°C后，传感器性能已大大劣化，这限制了普通压阻传感器的可用温度范围。利用厚薄膜技术制作力敏电阻，可将使用温度扩展至125°C；利用多晶硅SOI技术制作力敏电阻，可将使用温度扩展至150°C；利用传统SOS技术和先
进的SOI技术可将使用温度扩展至180°C?350°C；利用最新的β相高温力敏材料碳化硅与SOI技术的结合，可将使用温度扩展至450°C?850°C，本系列产品是利用德国HELM公司的国际先进传感器，配合高精度电子元件，经严格的工艺过程装配而成。

产品特点　　　　　　　　　　　　　　　　　产品用途
◇ 全不锈钢外壳，卓越的抗腐蚀性能　　　　　　　　◇ 工业过程控制
◇ 压力测量范围宽　　　　　　　　　　　　　　　　◇ 化工
◇ 温度测量范围宽，温度误差极小　　　　　　　　　◇ 水利
◇ 工作稳定　抗干扰能力强　　　　　　　　　　　 ◇ 发电工程
◇ 可靠性高，双膜片结构　　　　　　　　　　　　　◇ 热能工程
◇ 外形尺寸小，重量轻，类型齐全　　　　　　　　　◇ 石油勘探
◇ 反相极性过压过流保护　　　　　　　　　　　　　
◇ 测量介质范围广　　　　　　　　　　　　　　　　◇ 国防科研

性能参数
测量范围 0~10KPa...100MPa
过载能力 2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)
压力类型表压或绝压或密封参考压力
测量介质　与316不锈钢兼容的气体或液体

--------------------------------------------------------------------------------

综合精度 ±0.25%FS ±0.5%FS ±1%FS
使用温区 -40°C~+150°C -40°C~+200°C -55°C~+250°C -25°C~+350°C
补偿温区 -20°C~+130°C -20°C~+180°C -20°C~+200°C 0°C~+250°C
长期稳定性典型：±0.1%FS/年最大：±0.2%FS/年
零点温度漂移典型：±0.02%FS/℃ 最大：±0.05%FS/℃
灵敏度温度漂移典型：±0.02%FS/℃ 最大：±0.05%FS/℃
　　　　　　　

--------------------------------------------------------------------------------

供电范围 12~36VDC（一般24VDC）
信号输出 4~20mA / 1~5V DC / 0~5V DC
负载电阻 ≤(U-12)/0.02　Ω
响应时间 ≤3 ms
热迟滞 ±0.1%（典型）
外壳防护插头型（IP65）；　电缆型（IP67）
安全防爆 Ex iaⅡ CT5

选型指南
GY-YZ15　高温压力变送器
　压力类型表压（G可不标）；绝压（A）
　量程　　　测量范围
　（0~ X　KPa或MPa）
　　代号使用温度范围
　C1 -40°C~+150°C
　C2 -40°C~+200°C
　C3 -55°C~+250°C
　C4 -25°C~+350°C
　C5 0°C~+800°C(高温水冷)
　代号综合精度（线性+重复性+迟滞）
　　0　±1.0%FS
　　1　±0.5%FS
　　2　±0.25%FS
　代号　信号输出（标准供电电源）
　A1 4~20mA　　　（12~36V DC）
　V1 1~5V DC　　　（12~36V DC）
　V2 0~5V DC　　　（12~36V DC）
　代号　附加功能
　F1 M20x1.5 外螺纹
　F2 G1/4外螺纹
　F0 特殊
　W1 电缆型（IP67，2m）
　W2 插座型（IP65，DIN43650）
　P 齐平膜型
　E 本安防爆型Ex iaIICT5
　
　
GY-YZ15（0~10MPa）?C1 ?1 ?A1 ?F1 ?W1 ?E　　　高温压力变送器
　　　　　　　　　

选型提示：
1.产品的使用温度范围可分选五项（C1、C2、C3、C4、C5），用户可根据工矿要求确定最适合的使用温度范围，使其产品选型更经济。
2 . 选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
　 3.　其它特殊要求，敬请与本公司商洽，并在订单中注明。
