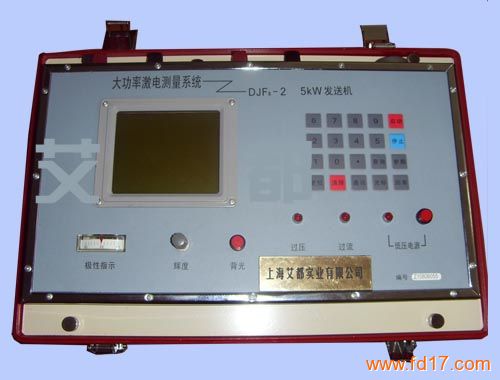

供应5KW大功率激电测量系统

放大图片	产品型号：	5KW
	产品品牌：	艾都
	当前价格：	面议
	最小起订：	1套
	供货总量：	100
	所在地：	上海徐汇区
	发布时间：	2009-11-02 10:22

	查看更多其它专用仪器供应信息

上海艾都实业有限公司

联系人：张先生先生((经理))

电话：021-61508053

手机：15221921612

传真：021-51862550

地址：上海漕溪北路88号圣爱大厦21楼(徐汇区徐家汇商业中心)

邮编：200000

网址：http://www.fd17.com/zkm520/

E-mail：aidushiye@yahoo.com

详细信息

仪器根据功率不同分为:
5KW大功率激电探矿仪、10KW大功率激电探矿仪、15KW大功率激电探矿仪。不同大小的功率可以测量不同的深度！

主要用途
　利用视电阻率法和激发极化法的有关参数，广泛用于寻找金属（锌铅矿、金矿、锰矿、铜矿、镍矿、铬矿、钼矿、稀土矿、锌矿、铅矿、铁矿、锡矿）与非金属矿产资源勘探、能源勘探地下水、城市物探、铁道及桥梁工程勘探、并能用于地热勘探、高密度电法勘探及地质构造填图等方面。
　　　大功率激电测量系统包括：接收机、时间域激电发送机、整流电源、模拟器和假负载。该系统是集地球物理学、电子技术、计算机技术、信息处理技术于一体，面向水文地质、矿产地质、工程地质、能源地质、环境地质等应用领域的高新技术产品

　主要用途及特点
? 用于大面积的地质普查和详查工作及深部矿产勘探，效率高、方便灵活，广泛用于普查地下水资源、矿产资源，如金属矿、非金属矿产资源勘探和工程勘探。
? 发送机与整流电源为分体式
? 微机控制，大屏幕液晶显示、触摸式面板。
? 设有RS?232串行接口实时存贮供电电流。
? 高电压、大电流、具有过压、过流保护功能
? 采用特种小型变压器，效率高、重量轻。

主要技术指标
发射机（含整流源）
? 输入电压：220V50HZ 交流电；
? 输出电压：50V、100V、200V、300V、400V、500V、1000V；
? 输出波形方波占空比1:1；
? 时间：1～60秒任选；
? 最大供电电流：7/10A；
? 最大输出功率：5/10 KW；
? 工作温度：-10℃～+50℃。
? 发射机重量：12 kg；体积：476×309×247 mm
　　　　　　　　　　整流源　　　　　　　　? 整流电源重量：5kW 72kg; 10kW 90kg

微功率检测发射仪(模拟器)
功能与特点
? 用作接收机信号源，检验接收机工作正常或不正常之用。
? 可做微功率发送机，检测岩样或野外矿体露头（配合接收机）
? 可用于接收机调校。

接收机
■ 技术参数
? 测量电压最大值：±3V;
? 测量电压分辨率：0.01mV;
? 测量电压精度：±1% ±1个字;
? 仪器启动一次同时测量，Vp和四个M s值,其宽度比为1：2：4：8;
? 供电周期：4、8、16秒三种;
? 极化率测量:M s ≤3%时，为0.2±1个字; M s ≥3%时，为0.1±1个字
? 重复测量次数 1?10任选;
? 仪器延迟时间100ms?1000ms 可任意设置;
? 对50Hz工频干扰优于压制80dB;
? 输入阻抗:＞30 MΩ;
　　　　　　　　　　　　　? 数据存贮容量：128KB;
　　　　　　　　　　　　　? 整机工作温度：-10℃～50℃ 湿度95%.
　　　　　　　　　　　　　? 体积：240×95×240mm　

假负载
■ 主要用途
? 由于大功率发送机的高压整流电源是靠发电机发出220V交流电源经过变压整流提供的高压直流电源经过桥路以占空比为1：1的方波信号对大地供电。当停止供电时间内，发电机处于空载状态，易产生飞车，对发电机不利。所以在停止供电时间内，发电机对假负载供电，维持发电机平衡。

假负载共分为10档：
b24Ω、48Ω、72Ω、96Ω、120Ω、144Ω、168Ω、192Ω、216Ω、240Ω等；最大承受电流I=6A。
