1 概述
兆欧表检定装置根据JJG 622-1997《 绝缘电阻表(兆欧表) 》检定规程之要求设计制造，并符合JJG 1005-2005电子式绝缘电阻表检定规程的各项要求。该检定装置由可调式标准高阻箱、恒转速源、兆欧表端电压测试仪、数字式自动量程绝缘电阻表组成，各项指标均符合检定规程中相应的要求，适用于各种型号、不同规格的国产、进口绝缘电阻表(兆欧表)及同类仪器的检测,同时可兼作直流标准高阻箱、高输入内阻直流高压表、接地电阻仪拖动装置使用。为满足不同层次、各行各业用户的需求,我厂生产的检定装置已形成系列化、多样化,您可根据贵单位实际情况选择配置。
2 型号、名称
2.1 ZX119-2型标准可调式高阻箱 2.5 kV
2.2 ZX119-3型兆欧表检定装置（带端电压测试） 2.5 kV

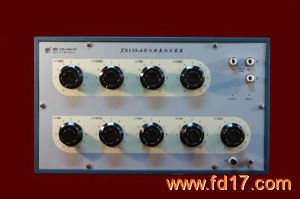

2.3 ZX119-4型标准可调式高阻箱 5 kV
2.4 ZX119-8型兆欧表检定装置（带端电压测试） 5 kV
2.5 PZV-2型兆欧表端电压测试仪 5 kV
3 技术指标
3.1 可调式标准高阻箱指标
步进盘阻值
(Ω)
型 号
步进盘位数 ZX119-2 - - 10 10 10 10 10 10 10 10
ZX119-3 1
ZX119-4 1 10 10 10 10 10 10 10 10 10
ZX119-8 1 10 10 10 10 10 10 10 10 10
准确度等级 10 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2
额定电压/电流 ZX119-2 - - 2500V 2500V 2500V 1500V 2mA 10mA 20mA 50mA
ZX119-3 2500V
ZX119-4 5000V 5000V 5000V 5000V 5000V 2500V
ZX119-8
3.2 兆欧表端电压测试仪
量程（V） 自动量程(四位半直读显示）
测量范围（V） ZX119-3 0~1999.9V~3000V
PZV-2 0~1999.9V~7500V
ZX119-8 0~1999.9V~5000V
最大允许误差 ±(1%RD+2D)
输入电阻 ZX119-3 20GΩ±10%
PZV-2
ZX119-8
电源 9V（6F22层叠电池一节）
3.3 恒转转速源
转速范围:100～199转/分 精度:1转/分 使用电压:AC220V±10% 功耗:150W
3.4 使用条件
温度:23℃±5℃ ; 湿度: <75%
3.5 体积、重量
产品型号 外形尺寸(mm) 重量(kg)
ZX119-2/ZX119-4 420×270×180 5
ZX119-3/ZX119-8 620×320×190 10
PZV-2 310×260×90 2.5
SHZ-D 385×305×295 10
|
