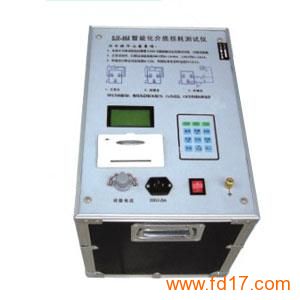

更高电站越来越多，倒相法、移相法，已不能满足现场测试需求，异频测量（变频），把50HZ变成其它频率，可以排除干扰。但由于电子技术的限制，其变频后的频率一般离50HZ有一定距离，其50Hz条件下的电容值cx及tgδ 值是换算模拟出来的，与真实工频测试有一定的距离，尤其对少数被试品，测出数据就有明显误差，经过综合比较，现研制一种新型介质损耗测量仪，其原理不改变频率，能得到50HZ条件下电容值cx及tgδ值，提高测量可靠性和准确性，完全抑制电场干扰，满足电场下的使用要求。有灵活的扩展性，通过接口与计算机连接，使用强大的软件附件，对仪器升级，人性化设计，全自动操作本仪器适合500kv及以下电站有干扰现场的试验。
● 具有多种测量方式，可选择正/反接线、内/外标准电容器、CVT和内/外试验电压进行测量。正接线可测量高压介损。
● 测量电容式电压互感器（CVT）时，无需其它外接设备。
● 内置SF6标准电容器，tgδ<0.005%,受空气湿度影响小。
● 抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kv极其以下电站的强干扰现场试验。
● 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
● 测量重复性好，电压线性好（测量准确度不受电压影响）
● 一体化结构，重量适中，便于携带。
● 大屏幕带背光中文液晶显示器信息提示操作，使用方便。
● 仪器自带打印机，及时保存测试数据。
● 高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。
2.技术指标
2.1额定工作条件
2.1.1环境温度：0~40℃（当温度超出20℃±5℃时，每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。）
2.1.2相对湿度：30%~85%
2.1.3供电电源：电压：220V±22V,频率：50±1Hz
2.2外型尺寸：a×b×h,mm:450×330×380
2.3仪器重量：不大于18kg
2.4电子电路功耗：不大于40VA
2.5测量范围：
2.5.1介质损耗（tgδ）:0~1 分辨率0.0001
2.5.2电容量（Cx）: 最小分辨率0.01PF
2.5.2.1内接方式
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.5.2.2外接方式
“外接升压器”方式最高试验电压10KV
“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品决定（Umax=Imax/ωC）
标准回路最大电流50mA(In=UωCn)
被试回路最大电流2A（Ix=UωCx）
2.6基本测量误差
产品在环境温度20℃±5℃、相对湿度30%~85%的条件下，应符合表1之规定。
测量内容 tgδ范围 电容量范围（Cx） 试品类型 基本误差
介质损耗因数tgδ 0~1 50pF~60000pF 非接地 ±(1%读数+0.0005)
接地 ±(1%读数+0.0010)
10pF~50pF或60000pF以上 非接地 ±(1%读数+0.0010)
接地 ±(2%读数+0.0020)
3pF~10pF 非接地与接地
电容量 50pF以上 ±(1%读数+1pF)
50pF以下 ±(1%读数+2pF)
2.7内部升压器输出能力
输出电压 额定输出电流
5kv 7.5kv 10kv 100mA
1.5kv 2.25kv 3kv 300mA
0.5kv 0.75kv 1kv 500mA |
