产品型号： | SWK9100 |
| 产品品牌： | 赛威电子 | |
| 产品价格： | 500 | |
| 所 在 地： | 浙江 嘉兴市 | |
| 发布日期： | 2017-06-18 | |
 |
||
详细说明
一、概述

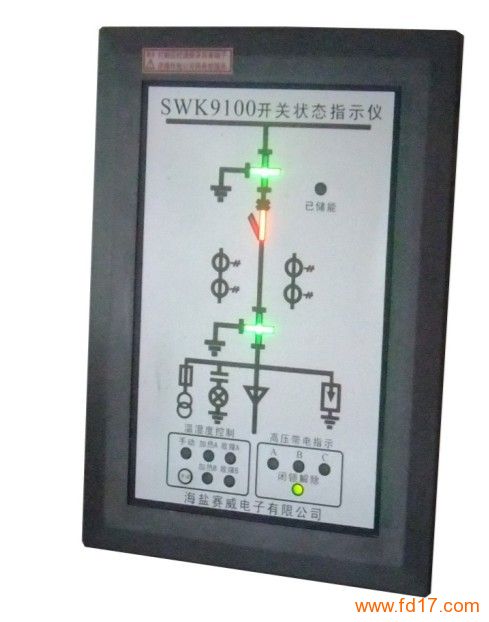

SW9100开关状态显示器是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动加热除湿控制、温度控制、加热器故障指示等功能于一体。这些指示功能可分可合，可根据用户需要选择，只要提供一次方案图即可。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全功能。
二、特点
1.工作电源：AC/DC85~265V（或用户指定）功耗＜10W
2.高压带电指示：LED启辉电压（KV）：母线电压X0.15~0.65 闭锁启控电压（KV）：母线电压X0.65
3.温湿度控制：一路或二路温湿度控制
4.使用环境：温度-20~50℃,相对湿度≤93%RH无凝露
5.绝缘性能：各带电部分对地，用开路电压500V绝缘测试仪器，不小于100MΩ
6.介质强度：电源对外壳50Hz,AC2000V/1min
三、规格尺寸
1.外形尺寸：220X155X32mm
2.开孔尺寸：197X132mm
3.安装方式：面板安装（厚度32mm）
