产品型号： | BL-08 |
| 产品品牌： | 赛帆设备 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 安徽 合肥市 | |
| 发布日期： | 2012-01-10 | |
 |
||
详细说明

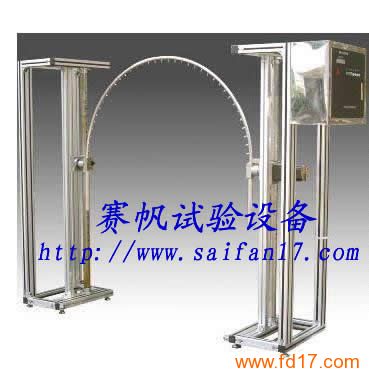

摆管淋雨试验机用途：
摆管淋雨试验机适用于户外照明、通讯产品、信号装置及汽车灯具等产品做外壳防护等级测试，本设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水，可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。
摆管淋雨试验机符合标准：
摆管淋雨试验机符合GB4208外壳防护等级、GB2423.38《电工电子产品基本环境试验规程 试验R：水试验方法》、GB7000灯具一般安全要求与试验、GB4706通用要求、GB/T10485《汽车及挂车外部照明装置的基本环境试验》等国家标准。
一、摆管淋雨试验机技术参数：
1、喷水孔直径：φ0.1mm或φ0.4mm
2、摆管摆幅：60°、90°、180°
3、摆管速度：无级调速
4、淋雨水压：80～100KPa(可调)
5、水流量：2.9-4.3L/min(可调)
6、试验台尺寸：φ500mm
7、喷水孔数量：41－62个，孔间距离：50mm
8、试验台转速：1-3r/min(可调)
9、电源电压：AC380V/50HZ
二、摆管淋雨试验机型号(单位:mm)：
型号 BL-04 摆管半径：400
型号 BL-06 摆管半径：600
型号 BL-08 摆管半径：800
型号 BL-10 摆管半径：1000
型号 BL-12 摆管半径：1200
三、装置结构、工作原理：
1、淋雨试验设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成，其中支架、回转台防护罩、控制台采用SUS304不锈钢发纹板制作。
2、工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度。
3、摆管摆动：通过步进电机、PLC(进口件)驱动减速器、通过可编程逻辑控制器设定自动完成。
4、喷嘴：根据试件的大小，决定摆管的弯曲半径，喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，使射出的水滴均匀，流量充足。
5、水道：敞开式摆管淋雨须考虑排水，在土建时就应考虑能迅速排放，不积水为佳。另需配备相当容量的贮水池以供应试验所需。
四、设备使用条件：
1、环境温度：5℃～30℃、环境湿度：≤85%R.H。
2、机器放置前后左右各80公分不可放置东西。
免费送货上门，在对该设备安装调试结束后，对相关技术人员做相应的基本操作培训。
