产品型号： | SFO-001 |
| 产品品牌： | 萨顿斯 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 闵行区 | |
| 发布日期： | 2013-04-25 | |
 |
||
详细说明

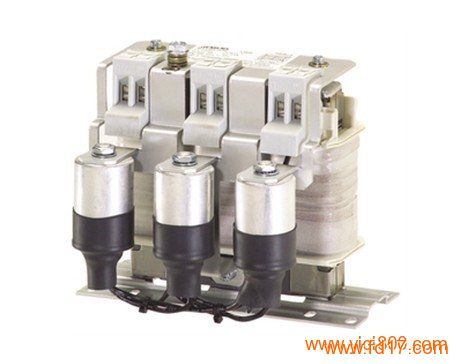

正弦波滤波器_谐波滤波器-萨顿斯(上海)电源有限公司
一、产品特点
1.由于变频器的输出含有高频谐波，增加了动力电缆及电机的损耗；同时极高的dv/dt会引起数MHz的辐射干扰；如果电机需要长线传输时(电机线缆超过50米)，由于行波反射引起电机端电压叠加，使电机绝缘破坏，甚至使电缆爆裂。
2.对于谐波电流，可以通过改变调制方式，降低谐波分量但并不能完全消除。由dv/dt引起的射频干扰，可以加装dv/dt电磁滤波器，但只能对一定长度的电缆有效，并不适合任意长度的电缆。
3.能同时解决以上问题的有效方法使在变频器输出侧加装正弦波滤波器，将SPWM调制波滤成近似正弦的电压波形，正弦波滤波器由高频出相电抗器，RC回路，共模电抗器组成。可以有效的抑制高频损耗及dv/dt射频干扰，并使电机和变频器的线缆延长至500米，甚至使3千米。
二、技术参数
高压测试：P对E 3000VAC 持续3秒(工厂测试)
P对P 3000VAC 持续3秒(工厂测试)
过 载：2倍电流30S，1.5倍电流1分钟
最大工作电流：40℃时400VAC/690VAC
最大电缆长度：1000m 电机频率：最高可达60Hz
额定电压降：8～12%uk 开关频率：2～80(KHz)
防护等级：IP00 额定电流：5到500A在40℃时
输出阻抗：0.4(kΩ) 输入阻抗：0.5(kΩ)
阻带衰减：10(dB) 插入损耗：50(dB)
基准温度：-25～85(℃) 激励电平：10(mW)
负载谐振电阻：5(Ω) 负载电容：100(pF)
总 频 差：0.002～0.08(MHz) 温度频差：0.1(MHz)
调整频差：1(MHz) 标称频率：10(MHz)
种 类：滤波器 型 号：SFO-001
品 牌：萨顿斯 绝缘等级：T40/F(155℃)
滤波器可以把给电机的脉宽调制输出电压转变成正弦波电压，从而使得电机的寿命和整个系统的可靠性有重大的改善。
