空心电抗器

	产品型号：	BKDKL-4000/10
	产品品牌：	萨顿斯
	产品价格：	面议
	所 在 地：	上海 闵行区
	发布日期：	2013-04-25

详细说明

    空心电抗器_非晶合金电抗器-萨顿斯(上海)电源有限公司
一、产品说明
    空心电抗器主要分空心串联电抗器、空心滤波电抗器、空心并联电抗器、空心限流电抗器、空心分裂电抗器、空心起动电抗器等，常用于无功补偿、滤除谐波、限流等场合。其结构特点如下：
1.无油结构，杜绝了油浸电抗器漏油、易燃等缺点，保证了运行安全。没有铁芯，不存在铁磁饱和，电感值的线性度好；
2.应用计算机进行干式空心电抗器优化设计，可以按照用户的不同使用要求快速准确的设计出最理想的结构参数；

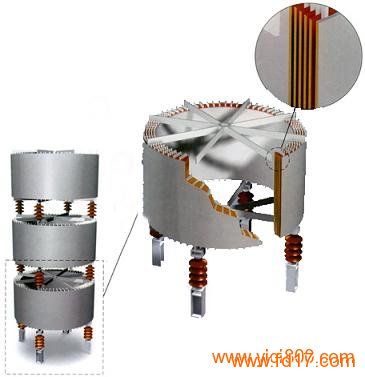

3.采用多层绕组并联的筒形结构，各包封之间有成通风气道，散热性好，热点温度低；
4.绕组选用小截面圆导线多股平行绕制，可使涡流损耗和漏磁损耗明显减小；
5.绕组外部用浸渍环氧树脂的玻璃纤维缠绕严密包封，并经高温固化，使之具有很好的整体性，其机械强度高，耐受短时电流的冲击能力强；
6.采用机械强度高的铝质星形接线架，涡流损耗小；
7.空心电抗器的整个内外表面上都涂有抗紫外线防老化的特殊防护层，其附着力强，能耐受户外恶劣的气候条件；
8.安装方式可三相垂直，也可品字或一字形；户外露天使用可大大减少基建投资；
9.运行安全、噪音低，不需经常维护；
10.根据用户要求，其电感量可以做成可调的，调节范围可达5%或更大一些。
二、执行标准
1.GB/T10229-1988 电抗器标准
2.JB5346-1998 串联电抗器标准
3.IEC289：1987 电抗器标准
三、绝缘等级：F级或H级
四、适用环境
1.海拔不超过2000m；
2.环境温度-25～+45(℃)，相对湿度不超过90%；
3.电源电压的波形近似于正弦波；
4.周围无有害气体，无易燃易爆物品；
5.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
五、技术参数
绝缘结构：干式电抗器                                       有无铁心：空心式电抗器
产品认证：CE                                               用    途：并联电抗器
额定电流：20～5000(A)                                      系统额定电压：3～35(KV)
型    号：BKDKL-4000/10                                    品    牌：萨顿斯
